Friwa
Préparation
d’ECS

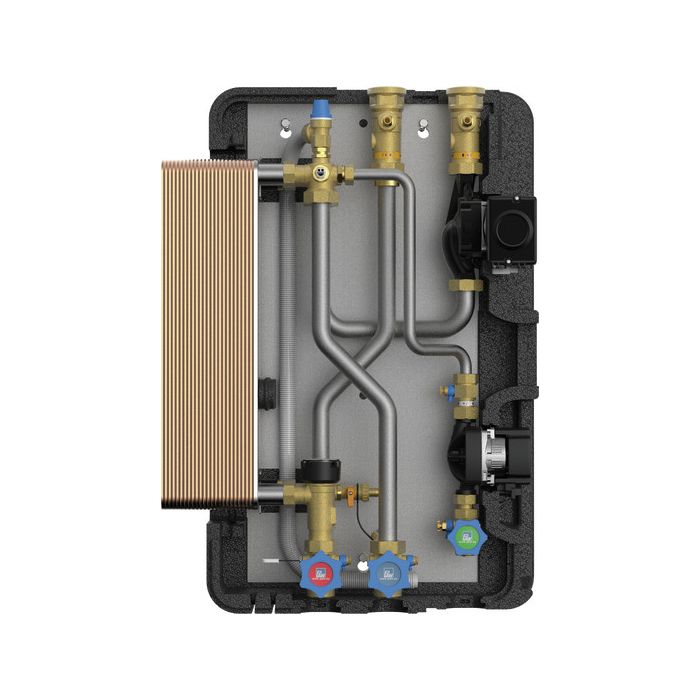

FriwaMaxi jusqu'à 77 l/min, FC3.10
Préparation d'eau chaude sanitaire selon le principe d'un chauffe-eau instantané
Capacité de puisage : 2-77 l/min
Circulation : en option
Capacité de puisage : 2-77 l/min
Circulation : en option
| paw_waermetauscher_werkstoff | Métal d'apport : cuivre, plaques + manchons : acier inoxydable, enduction (optionnelle) : à base de dioxyde de silicium |
|---|
Données de fonctionnement
Température de service maximale:
95 °C
Pression de service primaire maximale:
3 bar
Pression de service secondaire maximale:
10 bar
Température de service maximale:
95 °C
Valeur Kvs primaire:
5,6
Valeur Kvs secondaire:
5,2
Débit volumique maximal:
77 l/min
Capacité de transfert:
200 kW
Débit volumique minimal:
2 l/min
Avis:
La station est conforme à la norme CE selon DIN EN 60335 et certifiée SSIGE.
Équipement
Régulateur:
FC3.10
Clapets anti-thermosiphon:
primaire : 2 x 400 mm CE
Capteurs:
primaire : 1x Pt1000 / secondaire : 2x Pt1000 / 1x débitmètre
Régulateur:
FC3.10
Circulation :
en option
Pression d'ouverture du clapet anti-thermosiphon:
400 mm CE
Dimensions
Raccord de la conduite de circulation:
Fil. ext. 1" / fil. ext. 1¼"
Raccord secondaire:
Fil. ext. 1¼“
Entraxe secondaire:
100 mm
Hauteur:
795 mm
Largeur:
602 mm
Diamètre nominal:
DN 25 (1")
Profondeur:
298 mm
Longueur d'installation:
769 mm
Raccord primaire:
Fil. ext. 2"
Raccord secondaire:
Fil. ext. 1¼“
Raccord de la conduite de circulation:
Fil. ext. 1" / fil. ext. 1¼"
Entraxe primaire:
120 mm
Entraxe secondaire:
100 mm
Matériaux
Robinetteries:
Laiton
Joints:
EPDM / AFM34
Isolation:
EPP
Clapets anti-thermosiphon:
Laiton
Données de dimensionnement (Friwa)
Température d'entrée de l'eau froide:
10 °C
Température d'eau chaude réglée:
60 °C
Débit de puisage Friwa:
Capacité de puisage d'eau chaude de 45 °C à la température d'eau chaude réglée
Capacité de puisage : débit volumique min.:
2 l/min
Capacité de puisage : débit volumique max.:
77 l/min
Capacité de puisage : débit volumique:
88 l/h
82 l/min
Capacité de transfert max. 1:
187 kW
Capacité de transfert max. 2:
214 kW
Capacité de transfert max. 3:
200 kW
Temp. de départ requise dans le circuit prim. 2:
70 °C
Débit de puisage maximal:
187 kW
Champ d'application : Préparation d'eau chaude sanitaire selon le principe d'un chauffe-eau instantané
Utilisation : dans les installations solaires thermiques dans les installations avec chaudière à combustibles solides ou chaudière à mazout / à gaz
raccordement à un ballon tampon
comme double cascade jusqu'à 154 l/min (selon SPF LK 1)*
Un ballon d'eau chaude sanitaire n'est pas nécessaire, l'énergie pour l'échauffement de l'eau provient du ballon tampon
Données de fonctionnement :
Pression de service max. : primaire = 3 bars, secondaire = 10 bars
Température de service max. : 95 °C
Débit volumique minimal : 2 l/min
Débit volumique maximal : 77 l/min
La station est conforme à la norme CE selon DIN EN 60335 et certifiée SSIGE.
*Indication de puissance selon la procédure de contrôle
Utilisation : dans les installations solaires thermiques dans les installations avec chaudière à combustibles solides ou chaudière à mazout / à gaz
raccordement à un ballon tampon
comme double cascade jusqu'à 154 l/min (selon SPF LK 1)*
Un ballon d'eau chaude sanitaire n'est pas nécessaire, l'énergie pour l'échauffement de l'eau provient du ballon tampon
Données de fonctionnement :
Pression de service max. : primaire = 3 bars, secondaire = 10 bars
Température de service max. : 95 °C
Débit volumique minimal : 2 l/min
Débit volumique maximal : 77 l/min
La station est conforme à la norme CE selon DIN EN 60335 et certifiée SSIGE.
*Indication de puissance selon la procédure de contrôle
