Le HomeBloC® Digital de PAW est une station d'appartement de transfert à haut rendement et à régulation entièrement électronique pour la production d'eau chaude sanitaire et l'approvisionnement en chaleur décentralisés. La régulation de la pression différentielle intégrée, associée à une pompe avec régulation de vitesse, permet un fonctionnement optimal sur le plan énergétique et équilibré sur le plan hydraulique. Les composants provoquant des pertes de pression, tels que les régulateurs de pression différentielle, ne sont plus nécessaires. L'eau potable est chauffée en fonction des besoins dans l'échangeur de chaleur haute performance de la station. La température est régulée au degré près. Les échangeurs de chaleur généreusement dimensionnés permettent de fonctionner avec une température de départ primaire extrêmement faible. Le HomeBloC® Digital est donc parfaitement adapté au fonctionnement le plus efficace avec une pompe à chaleur. Grâce à la communication numérique via Modbus et à la possibilité de la connexion à la gestion technique du bâtiment, le HomeBloC® Digital se prête à une utilisation SmartHome !

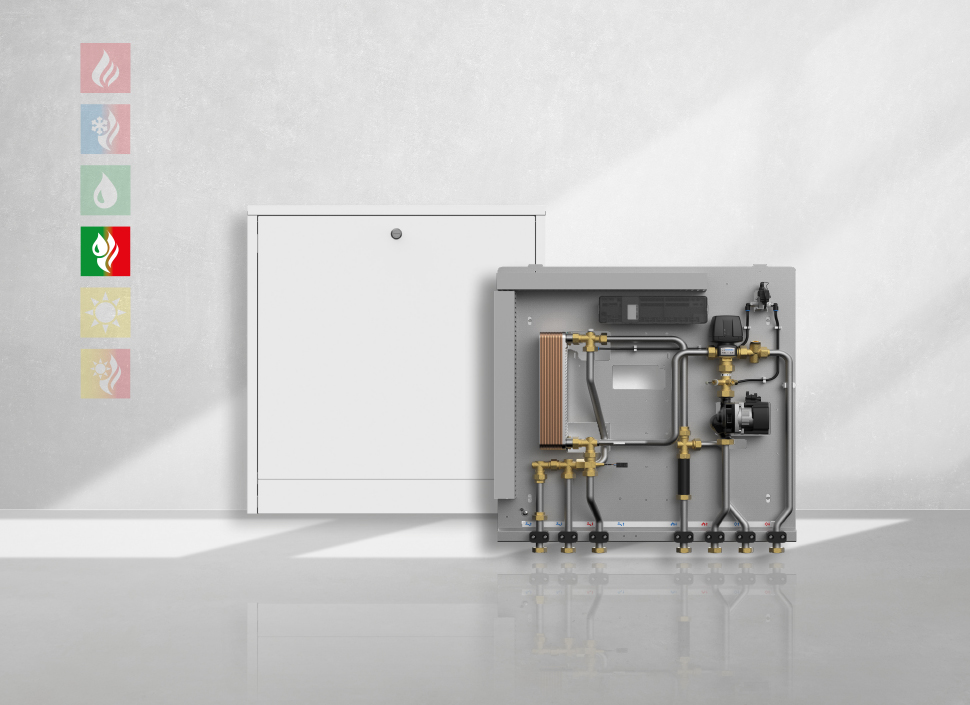

Station d’appartement HomeBloC® Digital
Stations d'appartement pour une préparation d'eau chaude sanitaire décentralisée
Vos avantages avec le HomeBloC® Digital :
Le HomeBloC® Digital dans la variante WR est conçu pour la commande d'un circuit non mélangé. La température de la ligne de départ est mise à disposition par le système central de production de chaleur en fonction de la température extérieure et de la demande.
Cette température peut être utilisée directement pour la préparation d'eau chaude sanitaire et le chauffage des pièces.
Grâce à la régulation de la pression différentielle de la pompe, l'équilibrage hydraulique de toutes les stations est assuré. Une alimentation excessive (éventuellement accompagnée d'un développement de bruits) ou une alimentation insuffisante des zones individuelles est ainsi exclue de manière fiable.
Exemple d'application :
Un logement dispose d'un ou de plusieurs circuits radiateurs. Le HomeBloC® Digital dans la variante WR est parfaitement adapté à ce logement.
La température de départ peut être transmise directement du radiateur à la pièce.
Le régulateur est préréglé à une pression initiale de 100 mbar pour un fonctionnement avec des vannes thermostatiques standards.
Le HomeBloC® Digital dans la variante WF est conçu pour la commande d'un circuit mélangé.
La température de la ligne de départ est mise à disposition par le système central de production de chaleur en fonction de la température extérieure et de la demande. Cette température est suffisante pour la préparation d'eau chaude sanitaire dans l'échangeur de chaleur de la station.
La température de la ligne de départ, qui doit être disponible pour la préparation d'eau chaude sanitaire, est trop élevée pour le chauffage à basse température ou pour le chauffage d'une surface chauffante (par ex. plancher chauffant ou mur chauffant).
C'est pourquoi la station du type WF est équipée d'une vanne mélangeuse. La température de départ du circuit de chauffage est calculée en fonction de la température extérieure ou de la température ambiante à l'aide d'une courbe de chauffe - ou réglée comme valeur fixe / température constante.
La pompe est régulée à une pression différentielle spécifiée. Cela assure l'équilibrage hydraulique de toutes les stations. Une alimentation excessive (éventuellement accompagnée d'un développement de bruits) ou une alimentation insuffisante des zones individuelles est ainsi exclue de manière fiable.
Exemple d'application :
Un logement dispose d'un ou de plusieurs circuits planchers. Le HomeBloC® Digital dans la variante WF est parfaitement adapté à ce logement.
La température de départ peut être transmise directement de la surface chauffante à la pièce.Pour cette variante, une pression initiale du régulateur de 150 mbars est prévue pour un fonctionnement avec des planchers chauffants standards.
Le HomeBloC® Digital dans la variante WRF combine les deux fonctionnalités des variantes WR et WF.
Ici, les circuits radiateurs et les circuits planchers peuvent fonctionner simultanément.
La température de la ligne de départ est mise à disposition par le système central de production de chaleur en fonction de la température extérieure et de la demande. Cette température est suffisante pour la préparation d'eau chaude sanitaire dans l'échangeur de chaleur de la station et pour le fonctionnement des radiateurs directement raccordés.Le plancher chauffant fonctionne parallèlement via le circuit en injection sortant.
Exemple d'application :
Un logement dispose d'un ou de plusieurs circuits planchers ainsi que d'un circuit radiateur. Le HomeBloC® Digital dans la variante WRF est parfaitement adapté à ce logement.
La température de départ de la surface chauffante est régulée par le circuit en injection ; la pression différentielle requise est réglée à la pompe autorégulée. Pour cette variante, une pression initiale du régulateur de 100 mbars est prévue pour un fonctionnement avec chauffage par radiateurs.
Améliorez encore l'efficacité de votre système global – avec un réchauffage de l'eau potable !
Le HomeBloC® Digital de PAW avec chauffe-eau instantané (DLE) se distingue encore plus des stations sans DLE.
L'eau potable est préchauffée dans l'échangeur de chaleur haute performance et réchauffée à l'aide du chauffe-eau instantané à la température de sortie souhaitée, au degré près. Le chauffe-eau instantané intégré permet d'obtenir des températures de départ du chauffage extrêmement basses, qui ne seraient pas suffisantes pour la production d'eau chaude sanitaire. Le principe du réchauffage de l'eau potable par le chauffe-eau électrique permet d'obtenir le fonctionnement le plus efficace d'une pompe à chaleur. Il est possible d'atteindre les meilleures valeurs COP.
