Accessoires DN 25

Fonction : Séparation du circuit chaudière et du circuit consommateur

Champ d'application :
pour les surfaces chauffantes avec des tubes en plastique, perméables à la diffusion
pour la protection des nouvelles chaudières dans des installations de chauffage plus anciennes

Plage d'utilisation recommandée :
Hauteur de refoulement restante min : 1,5 m
Différence de température primaire : 60-50 °C
Différence de température secondaire : 35-45 °C

Plage de puissance
en fonction de la pompe du circuit de chauffage utilisé et du nombre de plaques dans l'échangeur de chaleur
16 plaques : jusqu'à 20 kW, 10 K jusqu'à 1720 l/h
30 plaques : jusqu'à 23 kW, 10 K jusqu'à 2010 l/h
40 plaques : jusqu'à 25 kW, 10 K jusqu'à 2150 l/h


En savoir plus

pour le montage des sondes de température (d = 6 mm) dans le ballon de stockage, le capteur et le découpleur hydraulique.
Veuillez noter : approprié aux vannes à sphère construites avant 2016 !

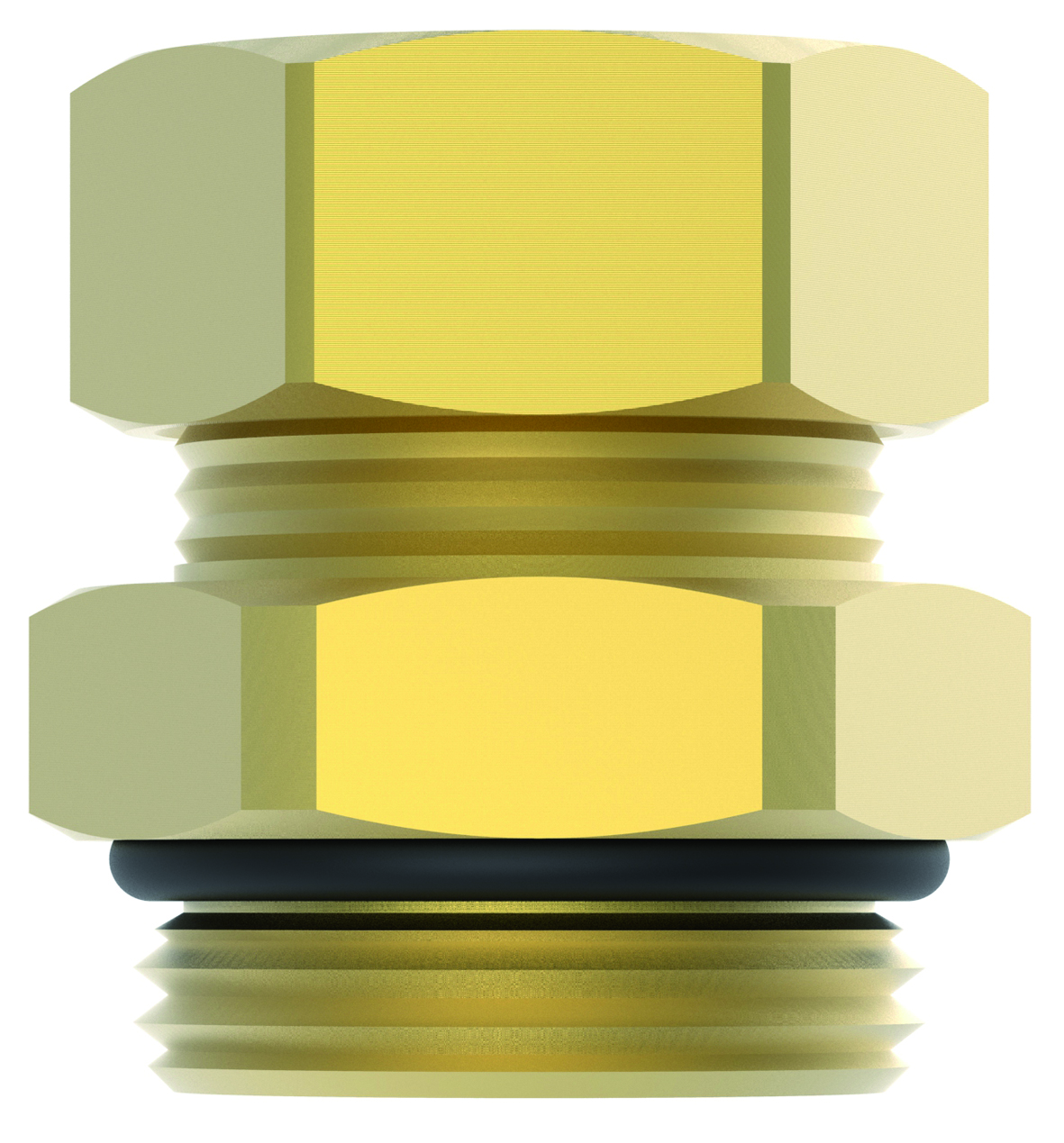

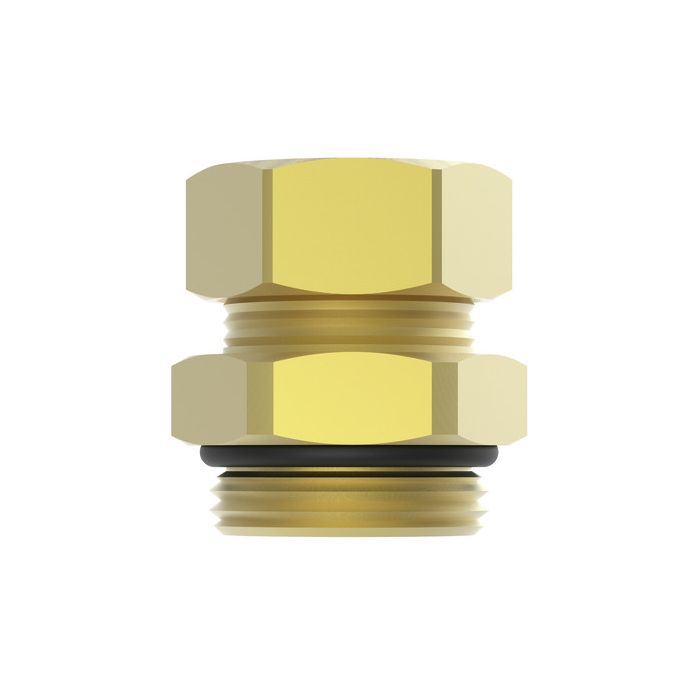

566001 : auto-étanche, avec joint torique, laiton poli, pour sonde T = 30 mm
566002 : standard, laiton chromé, pour sonde T = 60 mm
5660021 : standard, laiton chromé, avec extension du robinet (25 mm), pour sonde T = 60 mm
566003 : standard, cuivre chromé, pour sonde T = 100 mm
566004 : standard, cuivre chromé, pour sonde T = 150 mm




En savoir plus

Console murale galvanisée pour le montage mural d'un HeatBloC®.
Montage facile par encliquetage du HeatBloC® sur la console murale. En savoir plus

Pour insérer dans la vanne mélangeuse PAW.
Empêche les recirculations par exemple si plusieurs vannes mélangeuses sont installées sur un collecteur.
Le clapet anti-retour est simplement placé dans le corps de la vanne.
Pas approprié pour HeatBloC® K38 - DN 25.

En savoir plus

pour la transformation ultérieure en un collecteur avec découpleur hydraulique intégré (collecteur sans pression).
Plage d'utilisation : jusqu'à 950 l/h, jusqu'à 3 collecteurs modulaires triples.
Consiste en :
2 bagues de distance pour le raccordement sans résistance des chambres départ et retour, vis et joints toriques inclus. En savoir plus

- pour des HeatBloCs® DN 25 non mélangés
- pour calorimètre avec les dimensions ¾" x 110 mm et 1" x 130 mm

Volume de livraison :
- vanne à sphère pour pompe avec clapet anti-thermosiphon (200 mm CE), peut être ouvert
- pièces à visser
- écrous-raccord
- tube adaptateur
- raccord pour bride
- pièces de réduction pour sonde d'immersion (fil. ext. ¼" auto-étanche x fil. int. M10x1 et fil. ext. ¼" auto-étanche x fil. ext. M12x1.5)
- joints

En savoir plus

- pour des HeatBloCs® DN 25 avec vanne mélangeuse à 3 ou 4 voies
- pour calorimètre avec les dimensions fil. ext. ¾" x 110 mm

Volume de livraison :
- pièces à visser
- écrous-raccord
- tube adaptateur
- pièces de réduction pour sonde d'immersion (fil. ext. ¼" auto-étanche x fil. int. M10x1 et fil. ext. ¼" auto-étanche x fil. ext. M12x1.5)
- clapet anti-retour pour le retour de la vanne mélangeuse
- joints

En savoir plus

Support d'accouplement pour montage en hauteur pour le montage à joint plat d'un HeatBloC® sous un collecteur.

Veuillez noter :
Si vous utilisez des consoles murales, il vous faut en outre une plaque de fixation pour le montage d'un double collecteur modulaire. En savoir plus

Pour le montage des HeatBloC®s DN 32 sur les collecteurs modulaires DN 25,
set de bagues d'insertion pour écrou-raccord avec fil. int. 2" sur bride PAW 1", en laiton, avec des joints spéciaux, à joint plat

En savoir plus

Pour le montage des HeatBloC®s DN 20 sur des collecteurs modulaires DN 25,
set de pièces de transition avec fil. ext. 1½", à joint plat avec écrou sur bride PAW ¾",
diminution de l'entraxe de 125 mm à 90 mm, extensions fil. int. 1" x fil. ext. 1" à joint plat, en laiton, avec joints.

Les écrous-raccords nécessaires avec fil. int. 1" sont inclus dans le volume de livraison du HeatBloC®.

En savoir plus
