HeatBloC®

Technique

de

chauffage

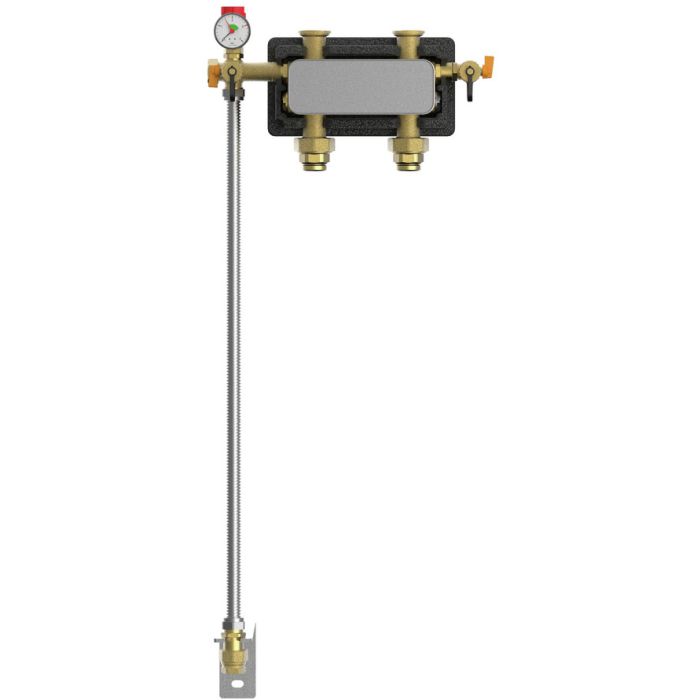

Séparation de système DN 25 (1") pour HeatBloC®s

Fonction : Séparation du circuit chaudière et du circuit consommateur

Champ d'application :
pour les surfaces chauffantes avec des tubes en plastique, perméables à la diffusion
pour la protection des nouvelles chaudières dans des installations de chauffage plus anciennes

Plage d'utilisation recommandée :
Hauteur de refoulement restante min : 1,5 m
Différence de température primaire : 60-50 °C
Différence de température secondaire : 35-45 °C

Plage de puissance
en fonction de la pompe du circuit de chauffage utilisé et du nombre de plaques dans l'échangeur de chaleur
16 plaques : jusqu'à 20 kW, 10 K jusqu'à 1720 l/h
30 plaques : jusqu'à 23 kW, 10 K jusqu'à 2010 l/h
40 plaques : jusqu'à 25 kW, 10 K jusqu'à 2150 l/h


SKU
365x3
Les prix sont seulement visibles pour des utillisateurs inscrits.
Plus d’information
paw_waermetauscher_werkstoff Métal d'apport : cuivre,Plaques + manchons : acier inoxydable
Données de fonctionnement
Température de service maximale: 110 °C
Thermomètre à cadran: 0 - 120 °C
Puissance: kW
Pression de service maximale: 6 bar
Différence de température: K
Température de service maximale: 110 °C
Débit volumique: l/h
Équipement
Manomètre: 0 - 4 bars
Thermomètre à cadran: 0 - 120 °C
Vannes d'arrêt: Vannes à sphère avec poignée
Soupape de sécurité: 3 bars, 50 kW
Raccord pour vase d'expansion: Tuyau ondulé flexible en acier inoxydable : l = 700 mm,Console murale : pour les vases avec un diamètre maximal de 430 mm
„Vanne de remplissage et de vidange: Fil. ext. ¾" x fil. ext. ⅜", auto-étanche, avec contre-écrou et embout pour tuyau
Doigt de gant: pour sonde d = 6 mm
Bouchon de purge: Fil. ext. ¾", auto-étanche
Dimensions
Hauteur: 176 mm
Largeur: 380 mm
Diamètre nominal: DN 25 (1")
Longueur d'installation: 176 mm
Raccord producteur: Fil. ext. 1" / fil. int. 1½" (écrou)
Raccord consommateur: Bride PAW 1"
Entraxe: 125 mm
Raccord pour vase d'expansion à membrane: ¾"
Matériaux
Robinetteries: Laiton
Joints: EPDM
Isolation: EPP
Fonction : Séparation du circuit chaudière et du circuit consommateur

Champ d'application :
pour les surfaces chauffantes avec des tubes en plastique, perméables à la diffusion
pour la protection des nouvelles chaudières dans des installations de chauffage plus anciennes
Plage d'utilisation recommandée :
Hauteur de refoulement restante min : 1,5 m
Différence de température primaire : 60-50 °C
Différence de température secondaire : 35-45 °C

Plage de puissance
en fonction de la pompe du circuit de chauffage utilisé et du nombre de plaques dans l'échangeur de chaleur
16 plaques : jusqu'à 20 kW, 10 K jusqu'à 1720 l/h
30 plaques : jusqu'à 23 kW, 10 K jusqu'à 2010 l/h
40 plaques : jusqu'à 25 kW, 10 K jusqu'à 2150 l/h
