HeatBloC®
Technique
de
chauffage

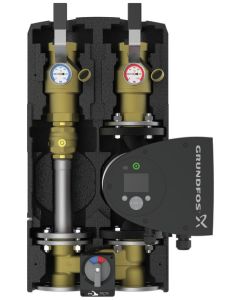

HeatBloC® K31 DN 40 (1½")
direct / non mélangé
Champ d'application : pour le chargement des chauffe-eaux, pour un fonctionnement du chauffage à température glissante
Plage d'utilisation recommandée : jusqu'à 150 kW; 20 K à 6500 l/h
Champ d'application : pour le chargement des chauffe-eaux, pour un fonctionnement du chauffage à température glissante
Plage d'utilisation recommandée : jusqu'à 150 kW; 20 K à 6500 l/h
| Nombre des clapets anti-thermosiphon | 1 |
|---|
Données de fonctionnement
Température de service maximale:
110 °C
Thermomètre à cadran:
0 - 120 °C
Puissance:
150 kW
Pression de service maximale:
6 bar
Différence de température:
20 K
Valeur Kvs:
28.3
Débit volumique:
6500 l/h
Équipement
Clapets anti-thermosiphon:
1 x 250 mm CE
Thermomètre à cadran:
0 - 120 °C
Vannes d'arrêt:
Vannes à sphère avec poignée
Pression d'ouverture du clapet anti-thermosiphon:
250 mm CE
Dimensions
Hauteur:
610 mm
Largeur:
320 mm
Diamètre nominal:
DN 40 (1½")
Longueur d'installation:
560 mm
Raccord producteur:
Bride DN 40 / PN 6
Raccord consommateur:
Fil. int. 1½"
Entraxe:
160 mm
Matériaux
Robinetteries:
Laiton
Joints:
EPDM
Isolation:
EPP
Raccord à bride DN 40 / PN 6 comme bride tournante, fil. int. 1½"
Joints et vis inclus, pour le montage sur les collecteurs modulaires PAW.
Avec les accessoires de montage de PAW, un montage individuel avec une console murale est possible.
Des brides de réduction (n° d'art. 41610) sont comprises dans le volume de livraison des HeatBloC®s contenant des pompes DN 32.
Levier manuel sur la vanne à sphère
commande facile par l'avant, aussi si l'isolation est fermée, position de fermeture précise
Isolation fonctionnelle conforme à la directive EnEV
en EPP à élasticité permanente, isolation complète des robinetteries, conduit de ventilation pour le refroidissement de la pompe
La tête de la pompe est facilement accessible en retirant le couvercle de protection
Clapet anti-thermosiphon dans le tube de retour
peut être ouvert, 200 mm CE, chargé par ressort, se prête donc également à un montage horizontal et à un montage tête en bas
Départ à droite = standard
Les rampes de départ et de retour peuvent être inversées sur site
Thermomètre en métal
peut être retiré, intégré dans la vanne à sphère avec doigt de gant
Pompes de circulation de chauffage PAW avec technologie à haut rendement (technologie ECM)
préfabriquées avec 2 m de câble, entièrement prémontées, intégrées dans l'isolation, testées sous pression, avec numéro de série, système parfaitement coordonné, diagramme de dimensionnement, EuP/ErP READY
La pompe peut être entièrement isolée
pas de vidange lors des travaux d'entretien
Joints et vis inclus, pour le montage sur les collecteurs modulaires PAW.
Avec les accessoires de montage de PAW, un montage individuel avec une console murale est possible.
Des brides de réduction (n° d'art. 41610) sont comprises dans le volume de livraison des HeatBloC®s contenant des pompes DN 32.
Levier manuel sur la vanne à sphère
commande facile par l'avant, aussi si l'isolation est fermée, position de fermeture précise
Isolation fonctionnelle conforme à la directive EnEV
en EPP à élasticité permanente, isolation complète des robinetteries, conduit de ventilation pour le refroidissement de la pompe
La tête de la pompe est facilement accessible en retirant le couvercle de protection
Clapet anti-thermosiphon dans le tube de retour
peut être ouvert, 200 mm CE, chargé par ressort, se prête donc également à un montage horizontal et à un montage tête en bas
Départ à droite = standard
Les rampes de départ et de retour peuvent être inversées sur site
Thermomètre en métal
peut être retiré, intégré dans la vanne à sphère avec doigt de gant
Pompes de circulation de chauffage PAW avec technologie à haut rendement (technologie ECM)
préfabriquées avec 2 m de câble, entièrement prémontées, intégrées dans l'isolation, testées sous pression, avec numéro de série, système parfaitement coordonné, diagramme de dimensionnement, EuP/ErP READY
La pompe peut être entièrement isolée
pas de vidange lors des travaux d'entretien
