HomeBloC®
Stations
d'appartement

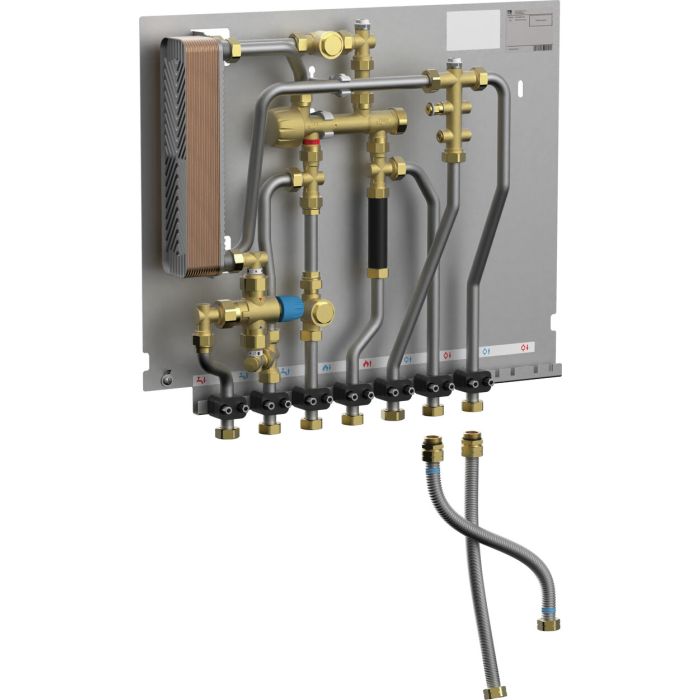

HomeBloC® Basic WF
pour les logements avec un ou plusieurs circuits plancher
L'armoire montée en surface et l'armoire encastrée doivent être commandées séparément.
L'armoire montée en surface et l'armoire encastrée doivent être commandées séparément.
| paw_waermetauscher_werkstoff | Brasage en cuivre,Plaques en acier inoxydable |
|---|
Données de fonctionnement
Pression de service max. chauffage:
2,5 bar
Pression de service max. eau potable:
10 bar
Température de service max. eau potable:
65 °C
Température de service max. du chauffage:
85 °C
Capacité de sortie (10 ->45°C):
12 l/min (correspond à 30 kW),16 l/min (correspond à 40 kW),20 l/min (correspond à 49 kW)
Puissance de chauffage:
8,5 kW (pour ΔT = 15 K)
Dimensions
Plaque de base station:
L = 660 mm, H = 555 mm, P = 100 mm
Armoire encastrée:
L = 750 mm, H = 685, P = 10 mm
Cadre dormant (armoire encastrée):
L = 750 mm, H = 555 mm, P = 110 mm
Armoire montée en surface:
L = 750 mm, H = 555 mm, P = 150 mm
Dimensions totales:
L = 750 mm, H = 1 436 mm
Plage de réglage du pied de socle:
0 - 80 mm
Alimentation en eau potable:
3 x fil. int. ¾" (à joint plat et auto-étanche)
Alimentation en chaleur :
2 x fil. int. ¾" (à joint plat et auto-étanche)
Sorties du circuit de chauffage:
2 x fil. int. ¾" (à joint plat et auto-étanche)
Matériaux
Robinetteries:
Laiton, autorisé pour les applications avec eau potable
Joints:
Combinaison de fibres / EPDM / téflon
Plaque de base / armoire encastrée:
Tôle en acier, galvanisée
Cadre dormant, porte, cache pour socle:
Tôle en acier, peinte par poudrage, blanche (RAL 9016)
Tubes:
Acier inoxydable (1.4401), autorisé pour les applications avec eau potable
Le HomeBloC® Basic dans la variante WF est conçu pour le commande d'un circuit mélangé.
La température de la ligne de départ est transmise au HomeBloC® Basic par le circuit de chauffage mélangé ou non-mélangé au sous-sol.Dans le HomeBloC® Basic, la température est réduite à l'aide d'un circuit en injection.Cette température réduite est transmise au circuit plancher.Vous pouvez commander séparément le circuit en injection.
L'armoire montée en surface et l'armoire encastrée doivent être commandées séparément.Voir les accessoires.
La température de la ligne de départ est transmise au HomeBloC® Basic par le circuit de chauffage mélangé ou non-mélangé au sous-sol.Dans le HomeBloC® Basic, la température est réduite à l'aide d'un circuit en injection.Cette température réduite est transmise au circuit plancher.Vous pouvez commander séparément le circuit en injection.
L'armoire montée en surface et l'armoire encastrée doivent être commandées séparément.Voir les accessoires.
