HomeBloC®
Stations
d'appartement

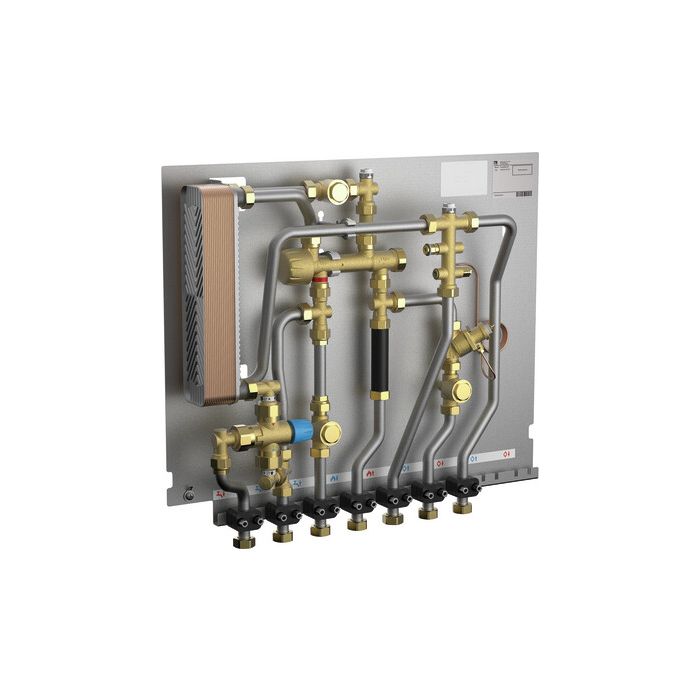

HomeBloC® Basic WR
pour les logements avec un ou plusieurs circuits radiateurs
L'armoire montée en surface et l'armoire encastrée doivent être commandées séparément.
L'armoire montée en surface et l'armoire encastrée doivent être commandées séparément.
| paw_waermetauscher_werkstoff | Brasage en cuivre,Plaques en acier inoxydable |
|---|
Données de fonctionnement
Pression de service max. chauffage:
2,5 bar
Pression de service max. eau potable:
10 bar
Température de service max. eau potable:
65 °C
Température de service max. du chauffage:
85 °C
Capacité de sortie (10 ->45°C):
12 l/min (correspond à 30 kW),16 l/min (correspond à 40 kW),20 l/min (correspond à 49 kW)
Puissance de chauffage:
8,5 kW (pour ΔT = 15 K)
Dimensions
Plaque de base station:
L = 660 mm, H = 555 mm, P = 100 mm
Armoire encastrée:
L = 750 mm, H = 685, P = 10 mm
Cadre dormant (armoire encastrée):
L = 750 mm, H = 555 mm, P = 110 mm
Armoire montée en surface:
L = 750 mm, H = 555 mm, P = 150 mm
Dimensions totales:
L = 750 mm, H = 1 436 mm
Plage de réglage du pied de socle:
0 - 80 mm
Alimentation en eau potable:
3 x fil. int. ¾" (à joint plat et auto-étanche)
Alimentation en chaleur :
2 x fil. int. ¾" (à joint plat et auto-étanche)
Sorties du circuit de chauffage:
2 x fil. int. ¾" (à joint plat et auto-étanche)
Matériaux
Robinetteries:
Laiton, autorisé pour les applications avec eau potable
Joints:
Combinaison de fibres / EPDM / téflon
Plaque de base / armoire encastrée:
Tôle en acier, galvanisée
Cadre dormant, porte, cache pour socle:
Tôle en acier, peinte par poudrage, blanche (RAL 9016)
Tubes:
Acier inoxydable (1.4401), autorisé pour les applications avec eau potable
Le HomeBloC® Basic dans la variante WR est conçu pour la commande d'un circuit non mélangé.
La température de la ligne de départ est mise au niveau souhaité par le circuit de chauffage mélangé au sous-sol. Puis, elle est transmise directement au circuit du HomeBloC® Basic.
Cette température peut être utilisée directement pour le chauffage domestique, elle ne doit plus être réduite dans la station d’appartement. Pour éviter des bruits de sifflement et des problèmes hydrauliques, une soupape de pression différentielle est intégrée dans la station.
L'armoire montée en surface et l'armoire encastrée doivent être commandées séparément. Voir les accessoires.
La température de la ligne de départ est mise au niveau souhaité par le circuit de chauffage mélangé au sous-sol. Puis, elle est transmise directement au circuit du HomeBloC® Basic.
Cette température peut être utilisée directement pour le chauffage domestique, elle ne doit plus être réduite dans la station d’appartement. Pour éviter des bruits de sifflement et des problèmes hydrauliques, une soupape de pression différentielle est intégrée dans la station.
L'armoire montée en surface et l'armoire encastrée doivent être commandées séparément. Voir les accessoires.
