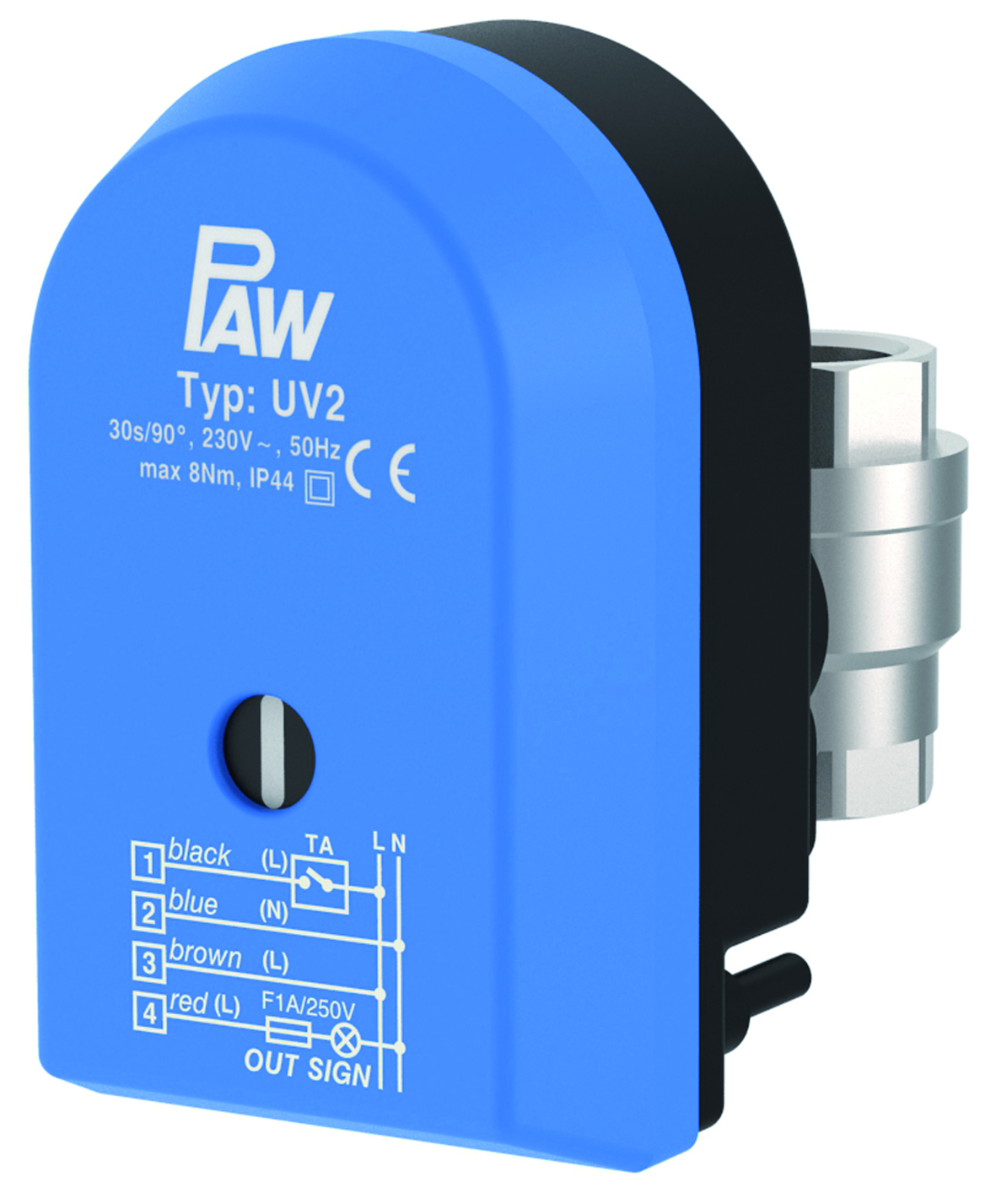

2-Wege-Zonenventil DN 25/32
zum Freigeben/Abschalten einzelner Speicher,
DN 25: 1" IG, Stellzeit 90°: 30 sec.
DN 32: 1¼" IG, Stellzeit 90°: 30 sec.
DN 25: 1" IG, Stellzeit 90°: 30 sec.
DN 32: 1¼" IG, Stellzeit 90°: 30 sec.
Fabricant:
Données de fonctionnement
Température de service maximale:
120 °C
Température de service minimale:
0 °C
Dimensions
Hauteur:
116 mm
Largeur:
72 mm
Profondeur:
125 mm
Données électriques (chauffage/servomoteurs)
Temps de réglage 90°:
30 s
Indicateur de position:
offen/ geschlossen
Angle de rotation:
90°
Réglage manuel:
ja
Classe de protection:
II
Raccordement électrique:
230 V - 50 Hz
Couple du servomoteur:
6 Nm
im Solar- und im Heizungsbereich einsetzbar als Zonenventil, d. h., dass einzelne Bereiche einer Anlage zu- oder abgeschaltet werden können.
Der Stellantrieb ist mit einem Relais zur Ansteuerung mit einem 2-Punkt-Steuersignal ausgestattet, im Bedarfsfall kann er auch von Hand bedient werden.
Das 2-Wege Zonenventil kann in beide Richtungen durchströmt werden.
Technische Daten:
Spannungsversorgung: 230 V / 50 Hz
Gehäuse-Schutzart: IP 44; Schutzklasse II
Leistungsaufnahme: 3 VA (Standby), 7,5 VA (Betrieb)
Stellzeit für 90°: 30 sec.
Umgebungstemperatur: -10 °C ... +60 °C
Mediumtemperatur: 0 °C ... 100 °C, kurzzeitig 115 °C
Kvs-Wert: Volldurchgang
Ausstattung: 2 x 1" IG, mit 2 m Kabel 4 x 0,5 mm²
Der Stellantrieb ist mit einem Relais zur Ansteuerung mit einem 2-Punkt-Steuersignal ausgestattet, im Bedarfsfall kann er auch von Hand bedient werden.
Das 2-Wege Zonenventil kann in beide Richtungen durchströmt werden.
Technische Daten:
Spannungsversorgung: 230 V / 50 Hz
Gehäuse-Schutzart: IP 44; Schutzklasse II
Leistungsaufnahme: 3 VA (Standby), 7,5 VA (Betrieb)
Stellzeit für 90°: 30 sec.
Umgebungstemperatur: -10 °C ... +60 °C
Mediumtemperatur: 0 °C ... 100 °C, kurzzeitig 115 °C
Kvs-Wert: Volldurchgang
Ausstattung: 2 x 1" IG, mit 2 m Kabel 4 x 0,5 mm²
