Solex|SolarBloC®
Solaire
thermique

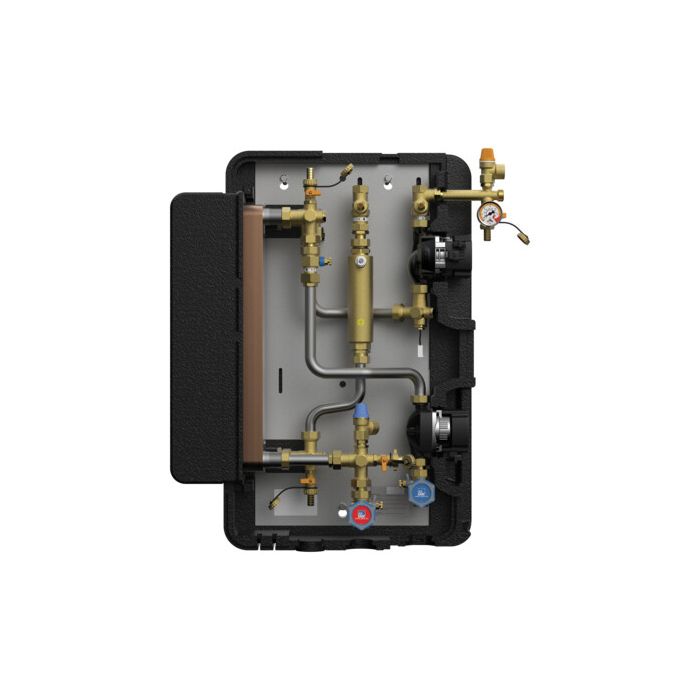

SolexMidi TW bis 60 m²
Einsatzbereich: bis 60 m² Kollektorfläche
inkl. Wärmemengenzählung gemäß BAFA-Förderrichtlinie für thermische Solaranlagen
Die Station ist CE konform nach DIN EN 60335.
Anschlüsse primär: ¾" Innengewinde, Anschlüsse sekundär: 1" Außengewinde
Auf Stahl-Wandhalter vormontiert
schnell und einfach an der Wand zu montieren
Alle medienführenden Teile aus Messing bzw. Edelstahl, komplett verschraubt - flach- bzw. selbstdichtend
Solarkreis mit Kugelhähnen
schlüsselbetätigt, leichte Bedienung, Schließstellung eindeutig, mit integriertem Ganzmetall-Thermometer 0-160 °C, abziehbar, mit Tauchhülse im Kugelhahn integriert, Sekundärkreis mit Kolbenventilen
Schwerkraftbremse im Solarkreis und im Sekundärkreis, aufstellbar, 200 mmWS, speziell für Solaranlagen, verhindert ungewollte Zirkulation
Airstop im Vorlaufstrang
zur permanenten Entgasung des Wärmeträgermediums
Mit Hocheffizienzpumpen von Grundfos - vormontiert und vorverdrahtet, an die Leistung der Übertragungsstation angepasst, Pumpen voll absperrbar, keine Entleerung bei Servicearbeiten
Spül- und Befülleinheit integriert
zwei KFE-Hähne ermöglichen das Spülen und Befüllen des Primärkreises, sekundärseitig mit Sicherheitsventil am höchsten Punkt des Wärmetauschers
Volumenstrommessgerät FlowRotor für die leistungsabhängige Drehzahlregelung der Sekundärpumpe sowie Wärmemengenbilanzierung (sekundär)
Solar-Sicherheitsgruppe
Solar-Sicherheitsventil 6 bar, Hochtemperatur-Manometer 0-6 bar mit Ventil, flachdichtender Anschluss für ein Ausdehnungsgefäß, sekundärseitig mit 6 bar Sicherheitsventil
Kompakte funktionsoptimierte Design-Isolierung
aus dauerelastischem EPP, 100 % Isolation der Armaturen - minimale Wärmeverluste
Hocheffizienter Edelstahl-Plattenwärmetauscher
großzügig dimensioniert, für die Übertragung großer Leistungen mit geringer Temperaturspreizung, komplett in die Isolierung integriert
Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: - Einschlägige regionale und überregionale Vorschriften - Unfallverhütungsvorschriften der Berufsgenossenschaft - Anweisungen und Sicherheitshinweise dieser Anleitung
WARNUNG Verbrühungsgefahr durch Austritt von heißen Medien! Bei Sicherheitsventilen besteht Verbrühungsgefahr durch Austreten von Dampf oder heißer Flüssigkeit. Sorgen Sie bei jedem Sicherheitsventil dafür, dass durch ggf. austretendes Medium kein Personen- oder Sachschaden entstehen kann. - Installieren Sie eine Abblaseleitung. - Beachten Sie hierzu die Anleitung zum Sicherheitsventil. - Die vom Anlagenplaner berechneten Drücke für das Ausdehnungsgefäß und den Betriebsdruck der Anlage müssen eingestellt werden. ,WARNUNG Personenschaden durch verunreinigtes Trinkwasser! Heizungswasser enthält gesundheitsgefährdende Stoffe, die nicht in den Trinkwasserkreis gelangen dürfen. Wurde die Station für die Beladung eines Pufferspeichers genutzt, befindet sich auch nach dem Entleeren Heizungswasser in den Armaturen und der Pumpe des Sekundärkreises. Dieses kann nicht rückstandsfrei entfernt werden. - Die Station darf nicht mehr an einen Trinkwasserkreis angeschlossen werden.
VORSICHT Personen- und Sachschaden durch Überdruck! Durch Schließen beider Kugelhähne im Primärkreis trennen Sie die Sicherheitsgruppe vom Wärmetauscher. Durch das Aufheizen des Speichers können hohe Drücke entstehen, die zu Sach- und Personenschaden führen können! - Schließen Sie die Kugelhähne nur im Service-Fall. - Wenn Sie die Kugelhähne im Service-Fall schließen, nehmen Sie zusätzlich die Pumpen außer Betrieb und schließen Sie ebenfalls die Kugelhähne / Kolbenventile im Sekundärkreis. ,VORSICHT Verbrennungsgefahr! Armaturen und Pumpe können während des Betriebs über 100 °C heiß werden. Die Isolierschale muss während des Betriebs geschlossen bleiben.
HINWEIS Sachschaden durch Mineralöle! Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dichteigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantieersatz. - Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt. - Verwenden Sie ein mineralölfreies Schmiermittel auf Silikon- oder Polyalkylenbasis, wie z. B. Unisilikon L250L und Syntheso Glep 1 der Firma Klüber oder Silikonspray.
