HeatBloC®
Heizungstechnik

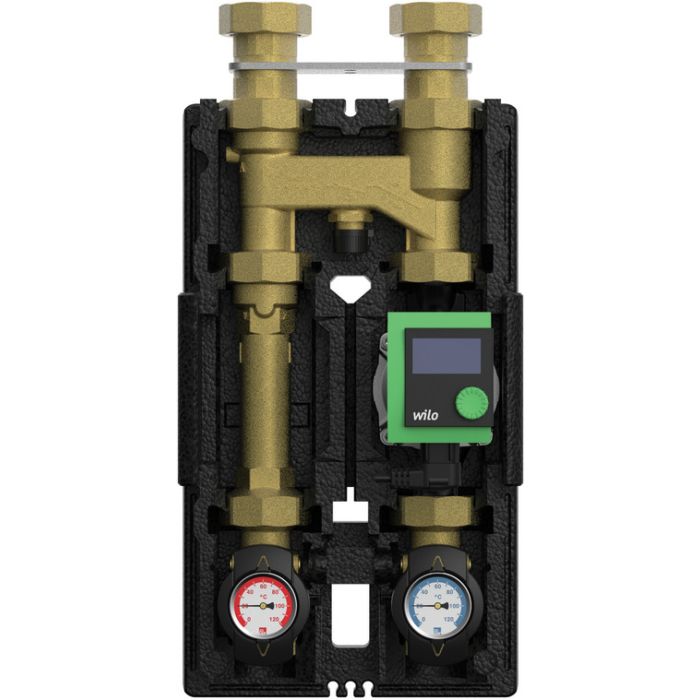

HeatBloC® K36E DN 32 (1¼")
Kesselladeset mit integriertem Überströmventil
Anwendungsbereich: Rücklauf-Hochhaltung für Festbrennstoffkessel sowie Holzfeuerungsanlagen und Kamin-/Ofenheizung
Empfohlener Einsatzbereich: bis 60 kW; 20 K bis 2600 l/h
390343x: Öffnungstemperatur = 45 °C
390373x: Öffnungstemperatur = 60 °C
Anwendungsbereich: Rücklauf-Hochhaltung für Festbrennstoffkessel sowie Holzfeuerungsanlagen und Kamin-/Ofenheizung
Empfohlener Einsatzbereich: bis 60 kW; 20 K bis 2600 l/h
390343x: Öffnungstemperatur = 45 °C
390373x: Öffnungstemperatur = 60 °C
Betriebsdaten
Maximale Betriebstemperatur:
110 °C
Zeigerthermometer:
0 - 120 °C
Leistung:
60 kW
Maximaler Betriebsdruck:
6 bar
Temperaturspreizung:
20 K
Kvs-Wert:
9,7
Maximale Betriebstemperatur:
110 °C
Volumenstrom:
2600 l/h
Ausstattung
Schwerkraftbremsen Anzahl:
1
Schwerkraftbremse:
1x 200 mmWS
Zeigerthermometer:
0 - 120 °C
Absperrventile:
Kugelhähne mit Griff
Öffnungsdruck SKB:
200 mmWS
Schwerkraftbremsen Anzahl:
1
Abmessungen
Höhe:
441 mm
Breite:
250 mm
Nennweite:
DN 32 (1¼")
Einbaulänge:
465 mm
Anschluss Erzeuger:
1¼" IG
Anschluss Verbraucher:
2" IG
Achsabstand:
125 mm
Werkstoffe
Armaturen:
Messing
Dichtungen:
EPDM
Isolierung:
EPP
Flachdichtende Anschlüsse 2" AG
inkl. 2" Überwurfmutter für die Montage auf PAW-Modulverteilern. Mit PAW-Montagezubehör ist die Einzelmontage mit Wandhalter möglich.
Große Kugelhahngriffe
leichte Bedienung, Schließstellung eindeutig
EnEV-konforme Funktionsisolierung
aus dauerelastischem EPP, vollständige Isolation der Armaturen, Lüftungskanal zur Kühlung der Pumpe
Freie Zugänglichkeit zum Pumpenkopf
durch einfaches Abziehen der Abdeckung
Schwerkraftbremse im Rücklaufrohr
aufstellbar, 200 mmWS, federbelastet, somit auch für liegende oder Überkopfmontage geeignet
Alle wasserführenden Teile aus Messing
Ganzmetall-Thermometer
abziehbar, mit Tauchhülse im Kugelhahn integriert
PAW-Heizungsumwälzpumpen mit Hocheffizienztechnik (ECM-Technologie)
mit 2 m Kabel vorkonfektioniert, komplett vormontiert, in die Isolierung integriert, druckgeprüft, mit Seriennummer, perfekt abgestimmtes System, Auslegungsdiagramm, EuP/ErP READY
Pumpe voll absperrbar
keine Entleerung bei Servicearbeiten
inkl. 2" Überwurfmutter für die Montage auf PAW-Modulverteilern. Mit PAW-Montagezubehör ist die Einzelmontage mit Wandhalter möglich.
Große Kugelhahngriffe
leichte Bedienung, Schließstellung eindeutig
EnEV-konforme Funktionsisolierung
aus dauerelastischem EPP, vollständige Isolation der Armaturen, Lüftungskanal zur Kühlung der Pumpe
Freie Zugänglichkeit zum Pumpenkopf
durch einfaches Abziehen der Abdeckung
Schwerkraftbremse im Rücklaufrohr
aufstellbar, 200 mmWS, federbelastet, somit auch für liegende oder Überkopfmontage geeignet
Alle wasserführenden Teile aus Messing
Ganzmetall-Thermometer
abziehbar, mit Tauchhülse im Kugelhahn integriert
PAW-Heizungsumwälzpumpen mit Hocheffizienztechnik (ECM-Technologie)
mit 2 m Kabel vorkonfektioniert, komplett vormontiert, in die Isolierung integriert, druckgeprüft, mit Seriennummer, perfekt abgestimmtes System, Auslegungsdiagramm, EuP/ErP READY
Pumpe voll absperrbar
keine Entleerung bei Servicearbeiten
