Friwa
Frischwassertechnik

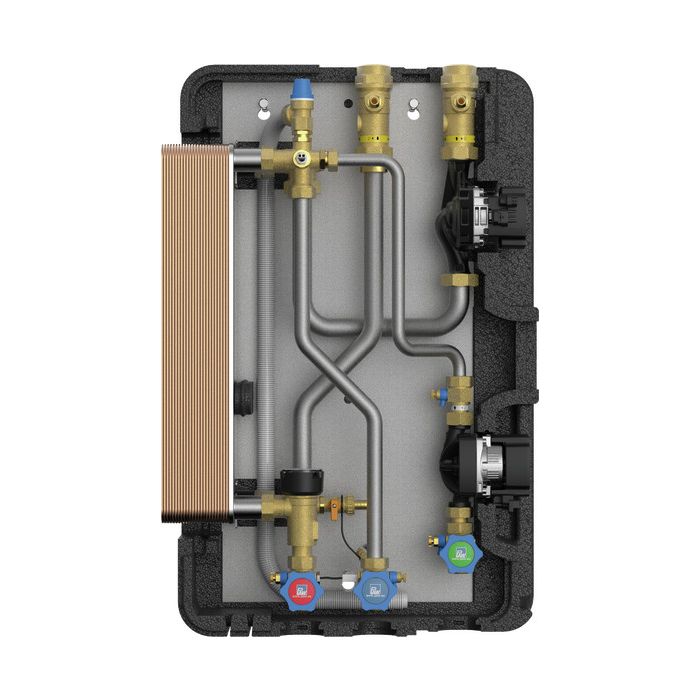

FriwaMidi bis 50 l/min, FC3.10
Trinkwassererwärmung nach dem Durchlauferhitzerprinzip
Zapfleistung: 2-50 l/min
Zirkulation: optional
Zapfleistung: 2-50 l/min
Zirkulation: optional
| paw_waermetauscher_werkstoff | Lot: Kupfer, Platten + Stutzen: Edelstahl, Beschichtung (optional): Siliziumdioxid-Basis |
|---|
Betriebsdaten
Maximale Betriebstemperatur:
95 °C
Maximaler Betriebsdruck primär:
3 bar
Maximaler Betriebsdruck sekundär:
10 bar
Maximale Betriebstemperatur:
95 °C
Kvs-Wert primär:
4,1
Kvs-Wert sekundär:
3,4
Maximaler Volumenstrom:
50 l/min
Übertragungsleistung:
129 kW
Minimaler Volumenstrom:
2 l/min
Hinweis:
Die Station ist CE konform nach DIN EN 60335 und SVGW zertifiziert.
Ausstattung
Regler:
FC3.10
Schwerkraftbremse:
primär: 2x 200 mmWS
Absperrventile:
Kugelhähne und Kolbenventile
Sensoren:
primär: 1x Pt1000 / sekundär: 2x Pt1000 / 1x Durchflussmesser
Temperaturfühler:
primär: 1 x Pt1000; sekundär: 2 x Pt1000
Regler:
FC3.10
Zirkulation:
optional
Öffnungsdruck SKB:
200 mmWS
Abmessungen
Anschluss Zirkulationsleitung:
1" AG
Anschluss sekundär:
1" AG
Achsabstand sekundär:
100 mm
Höhe:
795 mm
Breite:
602 mm
Nennweite:
DN 20 (¾")
Tiefe:
298 mm
Einbaulänge:
757 mm
Anschluss primär:
1½" AG
Anschluss sekundär:
1" AG
Anschluss Zirkulationsleitung:
1" AG
Achsabstand primär:
120 mm
Achsabstand sekundär:
100 mm
Werkstoffe
Armaturen:
Messing
Dichtungen:
EPDM / AFM34
Isolierung:
EPP
Schwerkraftbremsen:
Messing
Auslegungsdaten (Friwa)
Kaltwasser-Eintrittstemperatur:
10 °C
Eingestellte Warmwasser-Temperatur:
45 °C,60 °C
Zapfleistung Friwa:
Zapfleistung von Warmwasser mit 45 °C bei der eingestellten WW-Temperatur
Zapfleistung: Volumenstrom min.:
2 l/min
Zapfleistung: Volumenstrom max.:
50 l/min
Zapfleistung: Volumenstrom:
64 l/h
53 l/min
Max. Übertragungsleistung 1:
121 kW
Max. Übertragungsleistung 2:
155 kW
Max. Übertragungsleistung 3:
129 kW
primär erforderliche Vorlauftemperatur 1:
60 °C
primär erforderliche Vorlauftemperatur 2:
70 °C
Maximale Zapfleistung:
121 kW
Anwendungsbereich: Trinkwassererwärmung nach dem Durchlauferhitzerprinzip
Einsatzbereich: in thermischen Solaranlagen in Anlagen mit Festbrennstoffkessel, Öl-/Gaskessel Anschluss an einen Pufferspeicher als 2fach-Kaskade bis 100 l/min (gemäß SPF LK 1)*
Kein Warmwasserspeicher erforderlich
Energie für die Erhitzung des Wassers wird dem Pufferspeicher entnommen
Betriebsdaten:
Max. Betriebsdruck: primär = 3 bar, sekundär = 10 bar
Max. Betriebstemperatur: 95 °C Min.
Volumenstrom: 2 l/min
Max. Volumenstrom: 50 l/min
Die Station ist CE konform nach DIN EN 60335 und SVGW zertifiziert.
*Leistungsangabe gemäß SPF-Prüfprozedur
Einsatzbereich: in thermischen Solaranlagen in Anlagen mit Festbrennstoffkessel, Öl-/Gaskessel Anschluss an einen Pufferspeicher als 2fach-Kaskade bis 100 l/min (gemäß SPF LK 1)*
Kein Warmwasserspeicher erforderlich
Energie für die Erhitzung des Wassers wird dem Pufferspeicher entnommen
Betriebsdaten:
Max. Betriebsdruck: primär = 3 bar, sekundär = 10 bar
Max. Betriebstemperatur: 95 °C Min.
Volumenstrom: 2 l/min
Max. Volumenstrom: 50 l/min
Die Station ist CE konform nach DIN EN 60335 und SVGW zertifiziert.
*Leistungsangabe gemäß SPF-Prüfprozedur
