HeatBloC®
Heizungstechnik

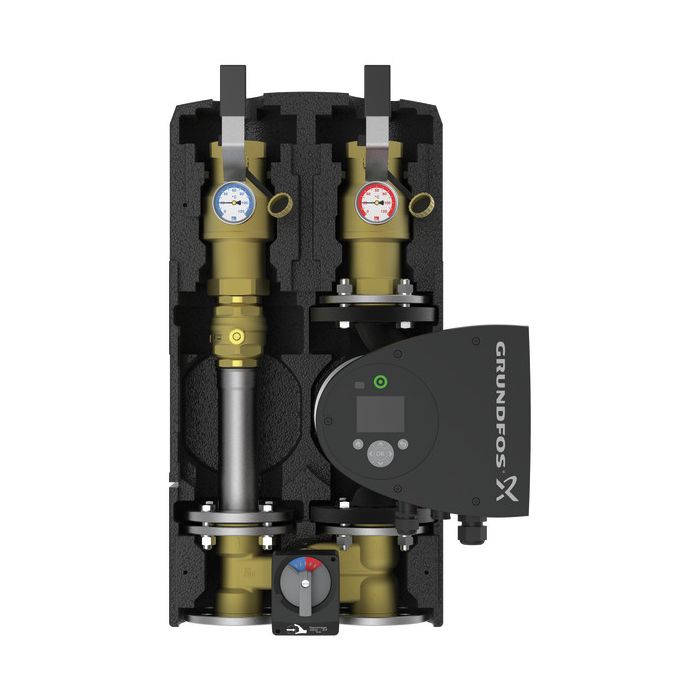

HeatBloC® K32 DN 40 (1½")
3-Wege-Mischer
Anwendungsbereich: für mischergeregelten Heizbetrieb
Empfohlener Einsatzbereich: bis 125 kW; 20 K bis 5400 l/h
Anwendungsbereich: für mischergeregelten Heizbetrieb
Empfohlener Einsatzbereich: bis 125 kW; 20 K bis 5400 l/h
Betriebsdaten
Maximale Betriebstemperatur:
110 °C
Zeigerthermometer:
0 - 120 °C
Leistung:
125 kW
Maximaler Betriebsdruck:
6 bar
Temperaturspreizung:
20 K
Kvs-Wert:
17,7
Maximale Betriebstemperatur:
110 °C
Volumenstrom:
5400 l/h
Ausstattung
Schwerkraftbremsen Anzahl:
1
Schwerkraftbremse:
1x 200 mmWS
Zeigerthermometer:
0 - 120 °C
Absperrventile:
Kugelhähne mit Griff
Öffnungsdruck SKB:
250 mmWS
Schwerkraftbremsen Anzahl:
1
Abmessungen
Höhe:
610 mm
Breite:
320 mm
Nennweite:
DN 40 (1½")
Einbaulänge:
560 mm
Anschluss Erzeuger:
Flansch DN 40/PN 6
Anschluss Verbraucher:
1½" IG
Achsabstand:
160 mm
Werkstoffe
Armaturen:
Messing
Dichtungen:
EPDM
Isolierung:
EPP
Flanschanschluss DN 40 / PN 6 als Losflansch und 1½" Innengewinde
inkl. Dichtungen und Schrauben, für die Montage auf PAW-Modulverteilern.
Mit PAW-Montagezubehör ist die Einzelmontage mit Wandkonsole möglich.
HeatBloCs mit Pumpen DN 32 werden inklusive Reduzierflansche (Art.Nr. 41610) geliefert.
3-Wege-Mischer
komplett aus Messing, lineare Kennlinie (verhindert ein Aufschwingen der Regelung). Der Vorlauf ist absperrbar, dadurch ist keine Entleerung nötig bei Servicearbeiten an der Pumpe.
Für die Montage von Stellmotoren anderer Hersteller benötigen Sie den Adaptersatz Art.nr. 705580.
PAW-Stellmotor SR10
mit 1,5 m Kabel und Anbausatz für Rastmontage am Mischer, geeignet für Vorlauf rechts und links, Umschalter für Hand-/Automatikbetrieb, elektrischer Anschluss 230 V/50 Hz, Drehmoment 10 Nm
Handhebel am Kugelhahn
leichte Bedienung von vorn, auch bei geschlossener Isolierung, Schließstellung eindeutig
EnEV-konforme Funktionsisolierung
aus dauerelastischem EPP, vollständige Isolation der Armaturen, Lüftungskanal zur Kühlung der Pumpe
Freie Zugänglichkeit zum Pumpenkopf
durch einfaches Abziehen der Abdeckung
Schwerkraftbremse im Rücklaufrohr
aufstellbar, 200 mmWS, federbelastet, somit auch für liegende oder Überkopfmontage geeignet
Vorlauf rechts = Standard
Vor- und Rücklaufstrang können einfach vor Ort getauscht werden
Ganzmetall-Thermometer
abziehbar, mit Tauchhülse im Kugelhahn integriert
PAW-Heizungsumwälzpumpen mit Hocheffizienztechnik (ECM-Technologie)
mit 2 m Kabel vorkonfektioniert, komplett vormontiert, in die Isolierung integriert, druckgeprüft, mit Seriennummer, perfekt abgestimmtes System, Auslegungsdiagramm, EuP/ErP READY
Pumpe voll absperrbar
keine Entleerung bei Servicearbeiten
inkl. Dichtungen und Schrauben, für die Montage auf PAW-Modulverteilern.
Mit PAW-Montagezubehör ist die Einzelmontage mit Wandkonsole möglich.
HeatBloCs mit Pumpen DN 32 werden inklusive Reduzierflansche (Art.Nr. 41610) geliefert.
3-Wege-Mischer
komplett aus Messing, lineare Kennlinie (verhindert ein Aufschwingen der Regelung). Der Vorlauf ist absperrbar, dadurch ist keine Entleerung nötig bei Servicearbeiten an der Pumpe.
Für die Montage von Stellmotoren anderer Hersteller benötigen Sie den Adaptersatz Art.nr. 705580.
PAW-Stellmotor SR10
mit 1,5 m Kabel und Anbausatz für Rastmontage am Mischer, geeignet für Vorlauf rechts und links, Umschalter für Hand-/Automatikbetrieb, elektrischer Anschluss 230 V/50 Hz, Drehmoment 10 Nm
Handhebel am Kugelhahn
leichte Bedienung von vorn, auch bei geschlossener Isolierung, Schließstellung eindeutig
EnEV-konforme Funktionsisolierung
aus dauerelastischem EPP, vollständige Isolation der Armaturen, Lüftungskanal zur Kühlung der Pumpe
Freie Zugänglichkeit zum Pumpenkopf
durch einfaches Abziehen der Abdeckung
Schwerkraftbremse im Rücklaufrohr
aufstellbar, 200 mmWS, federbelastet, somit auch für liegende oder Überkopfmontage geeignet
Vorlauf rechts = Standard
Vor- und Rücklaufstrang können einfach vor Ort getauscht werden
Ganzmetall-Thermometer
abziehbar, mit Tauchhülse im Kugelhahn integriert
PAW-Heizungsumwälzpumpen mit Hocheffizienztechnik (ECM-Technologie)
mit 2 m Kabel vorkonfektioniert, komplett vormontiert, in die Isolierung integriert, druckgeprüft, mit Seriennummer, perfekt abgestimmtes System, Auslegungsdiagramm, EuP/ErP READY
Pumpe voll absperrbar
keine Entleerung bei Servicearbeiten
