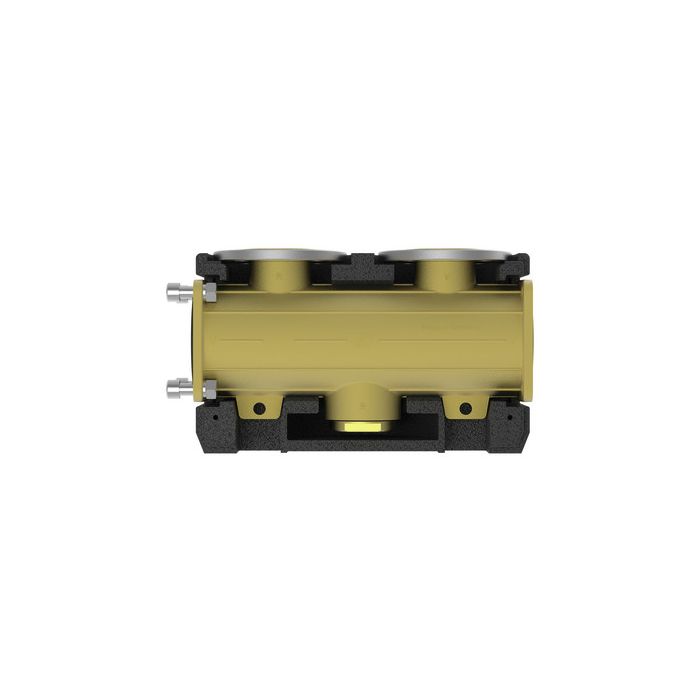

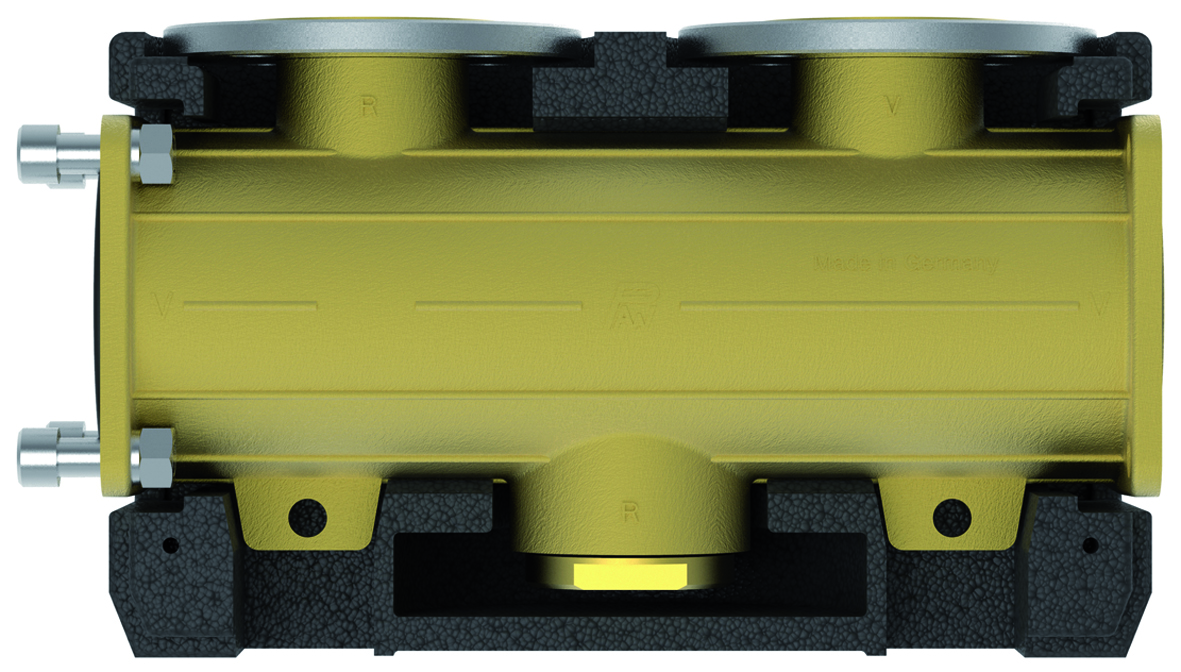

Erweiterungsmodul DN 50

zur Erweiterung bestehender PAW-HeatBloC®-Systeme, mit Isolierung
Montage nur vom Fachmann ausführen lassen!
A = 180 mm, H = 225 mm, L = 360 mm

Betriebsdaten

Maximale Betriebstemperatur: 110 °C

Leistung: 400 kW

Maximaler Betriebsdruck: 6 bar

Kvs-Wert: 48.9

Abmessungen

Nennweite: DN 50 (2")

Einbauhöhe: 225 mm

Anschluss Erzeuger: Flansch DN 65/ PN6, Vorlauf seitlich, Rücklauf nach unten, übrige mit 2½" Stopfen verschlossen

Anschluss Verbraucher: Flansch DN 50/PN6 (nach oben)

Anschluss seitlich: 1¼" IG, mit Stopfen verschlossen, für Sicherheitsgruppe und MAG

Achsabstand: 180 mm

Höhe Isolierung: 220 mm

Werkstoffe

Armaturen: Messing

Dichtungen: EPDM / AFM 34

Isolierung: EPP- Halbschalen

komplett aus Messing
komplett vormontiert
Vor- und Rücklaufkammer zu 95% thermisch getrennt
