HomeBloC®
Basic

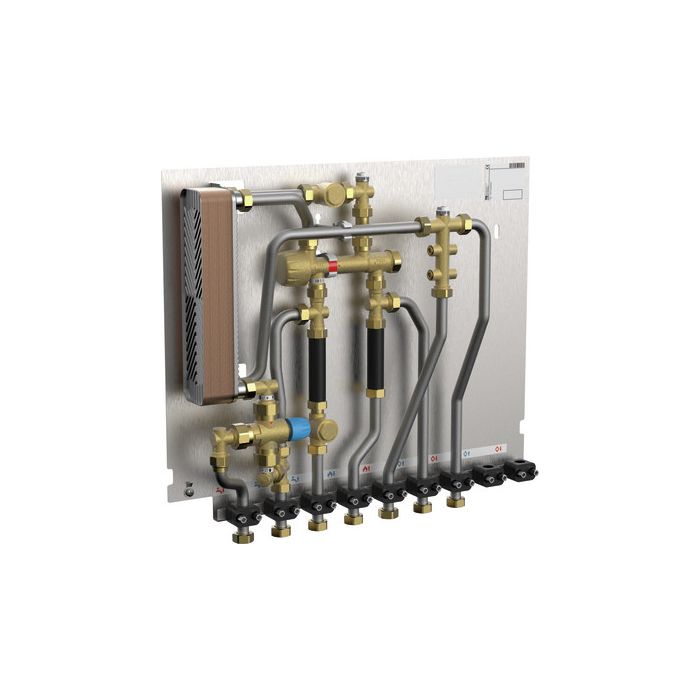

HomeBloC® Basic WF
für Wohnobjekte mit einem oder mehreren Fußbodenheizkreisen
Aufputz- oder Unterputzschrank muss separat bestellt werden
Aufputz- oder Unterputzschrank muss separat bestellt werden
| paw_waermetauscher_werkstoff | Kupferlot,Edelstahlplatten |
|---|
Betriebsdaten
Maximaler Betriebsdruck Heizung:
2,5 bar
Maximaler Betriebsdruck Trinkwasser:
10 bar
Maximale Betriebstemperatur Trinkwasser:
65 °C
Maximale Betriebstemperatur Heizung:
85 °C
Schüttleistung (10 ->45°C):
12 l/min (entspr. 30 kW),16 l/min (entspr. 40 kW),20 l/min (entspr. 49 kW)
Heizleistung:
8,5 kW (bei ΔT = 15 K)
Abmessungen
Grundplatte Station:
B = 660 mm, H = 555 mm, T = 100 mm
Unterputzschrank:
B = 750 mm, H = 685, T = 10 mm
Blendrahmen (Unterputzschrank):
B = 750 mm, H = 555 mm, T= 110 mm
Aufputzschrank:
B = 750 mm, H = 555 mm, T= 150 mm
Gesamtmaße Schrank:
B = 750 mm, H = 1.436 mm
Verstellbereich Sockelfuß:
0-80 mm
Trinkwasserversorgung:
3 x ¾" IG (flach- und selbstdichtend)
Wärmeversorgung:
2 x ¾" IG (flach- und selbstdichtend)
Heizkreisabgänge:
2 x ¾" IG (flach- und selbstdichtend)
Werkstoffe
Armaturen:
Messing, zugelassen für Trinkwasser
Dichtungen:
Faserverbund / EPDM / Teflon
Grundplatte Unterputzschrank:
Stahlblech, verzinkt
Blendrahmen, Tür, Sockelblende:
Stahlblech, pulverbeschichtet, weiß (RAL 9016)
Rohre:
Edelstahl (1.4401), zugel. für Trinkwasser
Der HomeBloC® Basic in der Variante WF ist darauf ausgelegt, dass ein gemischter Kreis bedient werden kann.
Die Temperatur der Vorlaufleitung wird von der Versorgung (gemischter oder ungemischter Heizkreis im Keller) zum HomeBloC® Basic gefördert.
Hier wird die Temperatur mit Hilfe einer Einspritzschaltung heruntergemischt. Diese Temperatur wird an den Fußbodenkreis weitergegeben.
Die Einspritzschaltung können Sie separat dazu bestellen.
Aufputz- oder Unterputzschrank muss separat bestellt werden. Siehe Zubehör.
Die Temperatur der Vorlaufleitung wird von der Versorgung (gemischter oder ungemischter Heizkreis im Keller) zum HomeBloC® Basic gefördert.
Hier wird die Temperatur mit Hilfe einer Einspritzschaltung heruntergemischt. Diese Temperatur wird an den Fußbodenkreis weitergegeben.
Die Einspritzschaltung können Sie separat dazu bestellen.
Aufputz- oder Unterputzschrank muss separat bestellt werden. Siehe Zubehör.
