HomeBloC®
Basic

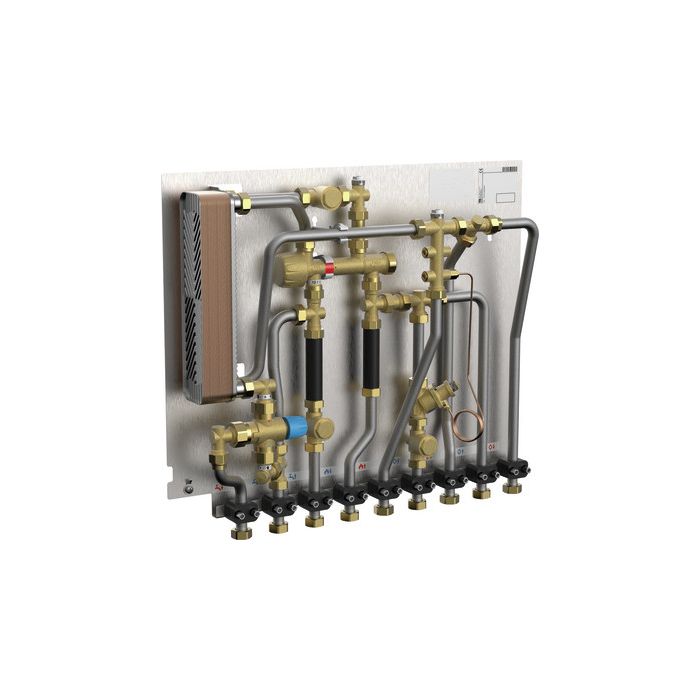

HomeBloC® Basic WRF
für Wohnobjekte mit gleichzeitigem Betrieb von Radiator- und Fußbodenkreisen
Aufputz- oder Unterputzschrank muss separat bestellt werden
Aufputz- oder Unterputzschrank muss separat bestellt werden
| paw_waermetauscher_werkstoff | Kupferlot, Edelstahlplatten |
|---|
Betriebsdaten
Maximaler Betriebsdruck Heizung:
2,5 bar
Maximaler Betriebsdruck Trinkwasser:
10 bar
Maximale Betriebstemperatur Trinkwasser:
65 °C
Maximale Betriebstemperatur Heizung:
85 °C
Schüttleistung (10 ->45°C):
12 l/min (entspr. 30 kW), 16 l/min (entspr. 40 kW), 20 l/min (entspr. 49 kW)
Heizleistung:
8,5 kW (bei ΔT = 15 K)
Abmessungen
Grundplatte Station:
B = 660 mm, H = 555 mm, T = 100 mm
Unterputzschrank:
B = 750 mm, H = 685, T = 10 mm
Blendrahmen (Unterputzschrank):
B = 750 mm, H = 555 mm, T= 110 mm
Aufputzschrank:
B = 750 mm, H = 555 mm, T= 150 mm
Gesamtmaße Schrank:
B = 750 mm, H = 1.436 mm
Verstellbereich Sockelfuß:
0-80 mm
Trinkwasserversorgung:
3 x ¾" IG (flach- und selbstdichtend)
Wärmeversorgung:
2 x ¾" IG (flach- und selbstdichtend)
Heizkreisabgänge:
2 x ¾" IG (flach- und selbstdichtend)
Werkstoffe
Armaturen:
Messing, zugelassen für Trinkwasser
Dichtungen:
Faserverbund / EPDM / Teflon
Grundplatte Unterputzschrank:
Stahlblech, verzinkt
Blendrahmen, Tür, Sockelblende:
Stahlblech, pulverbeschichtet, weiß (RAL 9016)
Rohre:
Edelstahl (1.4401), zugel. für Trinkwasser
Der HomeBloC® Basic in der Variante WRF vereint beide Heizkreise der Varianten WR und WF.
Hier können Radiatorkreise und Fußbodenkreise gleichzeitig betrieben werden. Somit sind beide Funktionalitäten in einem Modell vereint.
Aufputz- oder Unterputzschrank muss separat bestellt werden. Siehe Zubehör.
Hier können Radiatorkreise und Fußbodenkreise gleichzeitig betrieben werden. Somit sind beide Funktionalitäten in einem Modell vereint.
Aufputz- oder Unterputzschrank muss separat bestellt werden. Siehe Zubehör.
