Solex|SolarBloC®

Solarthermie

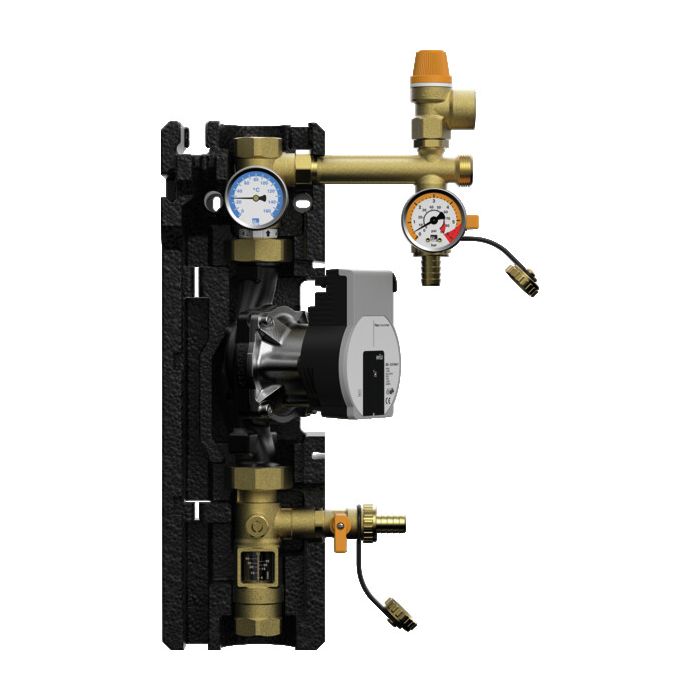

SolarBloC® maxi Basic Rücklaufstation

Einsatzbereich:
Low-Flow (= 0,25 l/Minute je m² Kollektorfläche), bis 125 m² Kollektorfläche
High-Flow (= 0,5 l/Minute je m² Kollektorfläche), bis 80 m² Kollektorfläche
Bitte beachten Sie:
Damit eine problemlose Funktion sichergestellt werden kann, ist eine hydraulische Auslegung/Überprüfung der Solaranlage erforderlich.

Artikelnr.
7680210
Preise sind nur für registrierte Benutzer sichtbar
Betriebsdaten
Maximale Betriebstemperatur: 120 °C
Zeigerthermometer: 0 - 160 °C
Maximale Betriebstemperatur: 120 °C
Low-Flow: = 0,25 l/min je m² kollektorfläche
High-Flow: = 0,5 l/min je m² Kollektorfläche
Ausstattung
Regler: nein
Schwerkraftbremse: 1x 200 mmWS
Manometer: 0-6 bar, hochtemperaturfest
Flowmeter: 5-40 l/min
Zeigerthermometer: 0 - 160 °C
Absperrventile: Kugelhähne
Sensoren: nein
Sicherheitsventil: 6 bar
Regler: nein
Airstop: nein
Abmessungen
Höhe: 474 mm
Breite: 244 mm
Nennweite: DN 25
Tiefe: 150 mm
Einbaulänge: 394 mm
Anschluss primär: 1" IG
Werkstoffe
Armaturen: Messing
Dichtungen: EPDM / AFM34
Isolierung: EPP
Schwerkraftbremsen: Messing
Alle mediumführenden Teile aus Messing

Alle Anschlüsse ¾" Innengewinde

Mit Stahl-Wandhalter vormontiert,
durch stabile Rasttechnik schnell und einfach an der Wand zu montieren

Kugelhähne mit Volldurchgang
Schwerkraftbremse im Rücklauf, aufstellbar 200 mmWs, speziell für Solaranlagen. Damit jede ungewollte Zirkulation verhindert wird, ist zwingend eine zusätzliche Schwerkraftbremse bauseits in den Vorlauf zu montieren (siehe unter dem Artikel).

Kugelhahn schlüsselbetätigt
leichte Bedienung, keine Verbrennungsgefahr

Funktionsoptimierte Design-Isolierung aus dauerelastischem EPP,
vollständige Isolation der Armaturen, sehr gute Belüftung und Kühlung der Pumpe

Solar-Sicherheitsgruppe
Solar-Sicherheitsventil 6 bar, Hochtemperatur-Manometer 0-6 bar mit Ventil, KFE-Hahn zum Spülen und Befüllen, flachdichtender Anschluss für Ausdehnungsgefäß

Ganzmetall-Solar-Thermometer, 0-160 °C
abziehbar, mit Tauchhülse im Kugelhahn integriert

Komplett flachdichtend verschraubt

Mit Solarumwälzpumpe von Wilo oder Grundfos,
vormontiert

Pumpe voll absperrbar,
keine Entleerung bei Servicearbeiten

Flowmeter
Durchflussmengenmessgerät mit einstellbarem Durchflussmengenbegrenzer und Schauglas zur Funktionskontrolle, bis 120 °C, Messbereich 3-22 l/min

Spül- und Befüllhähne integriert
zwei KFE-Hähne (am Flowmeter und an der Sicherheitsgruppe) ermöglichen das Befüllen und Spülen der Anlage
