HeatBloC®

Heizungstechnik

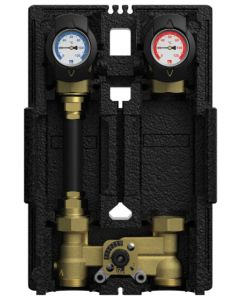

HeatBloC® K32 DN 25 (1")

3-Wege-Mischer
Anwendungsbereich: für mischergeregelten Heizbetrieb
Empfohlener Einsatzbereich: bis 40 kW; 20 K bis 1750 l/h



Artikelnr.
36053xx
Preise sind nur für registrierte Benutzer sichtbar
Betriebsdaten
Maximaler Betriebsdruck: 6 bar
Kvs-Wert: 5,7
Volumenstrom: 1750 l/h
Maximale Betriebstemperatur: 110 °C
Zeigerthermometer: 0 - 120 °C
Ausstattung
Absperrventile: Kugelhähne mit Griff
Öffnungsdruck SKB: 200 mmWS
Schwerkraftbremsen Anzahl: 1
Abmessungen
Höhe: 383 mm
Breite: 250 mm
Nennweite: DN 25 (1")
Einbaulänge: 340 mm
Anschluss Erzeuger: 1½" AG, flachdichtend
Anschluss Verbraucher: 1" IG
Achsabstand: 125 mm
Werkstoffe
Armaturen: Messing
Flachdichtende Anschlüsse 1½" AG
inkl. 1½" Überwurfmutter für die Montage auf PAW-Modulverteilern. Mit PAW-Montagezubehör ist die Einzelmontage mit Wandhalter möglich.

Große Kugelhahngriffe
leichte Bedienung, Schließstellung eindeutig

3-Wege-Mischer
komplett aus Messing, lineare Kennlinie (verhindert ein Aufschwingen der Regelung). Der Vorlauf ist absperrbar, dadurch ist keine Entleerung nötig bei Servicearbeiten an der Pumpe.
Für die Montage von Stellmotoren anderer Hersteller benötigen Sie den Adaptersatz Art.nr. 705580.

PAW-Stellmotor SR5
mit 1,5 m Kabel und Anbausatz für Rastmontage am Mischer, geeignet für Vorlauf rechts und links, Umschalter für Hand-/Automatikbetrieb, elektrischer Anschluss 230 V/50 Hz, Drehmoment min. 5 Nm

EnEV-konforme Funktionsisolierung
aus dauerelastischem EPP, vollständige Isolation der Armaturen, Lüftungskanal zur Kühlung der Pumpe

Freie Zugänglichkeit zum Pumpenkopf
durch einfaches Abziehen der Abdeckung

Schwerkraftbremse im Rücklaufrohr
aufstellbar, 200 mmWS, federbelastet, somit auch für liegende oder Überkopfmontage geeignet

Vorlauf rechts = Standard
Vor- und Rücklaufstrang können einfach vor Ort getauscht werden, auch bei vorhandenem Mischer

Alle wasserführenden Teile aus Messing

Ganzmetall-Thermometer
abziehbar, mit Tauchhülse im Kugelhahn integriert

PAW-Heizungsumwälzpumpen mit Hocheffizienztechnik (ECM-Technologie)
mit 2 m Kabel vorkonfektioniert, komplett vormontiert, in die Isolierung integriert, druckgeprüft, mit Seriennummer, perfekt abgestimmtes System, Auslegungsdiagramm, EuP/ErP READY

Pumpe voll absperrbar
keine Entleerung bei Servicearbeiten
