BoostBloC®
Wärmepumpen-Nachheizmodul
BoostBloC® DN 25+

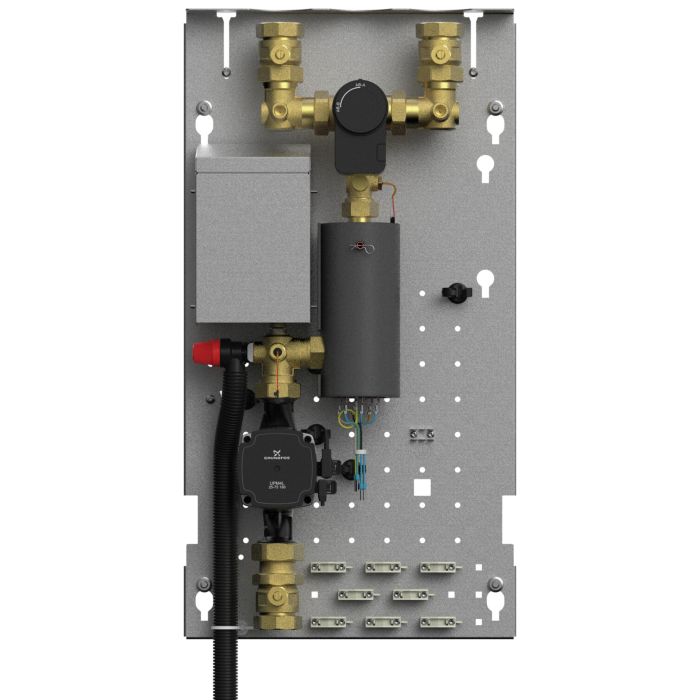

Das PAW BoostBloC® Nachheizmodul – für einen hohen Heiz- und Warmwasserkomfort
Hersteller:
Betriebsdaten
Maximale Betriebstemperatur:
75 °C
Maximaler Betriebsdruck:
3 bar
Kvs-Wert:
8.5
Medium:
Heizungswasser
Mindestvolumenstrom (während der Beheizung):
500 l/h
Nenninhalt:
0,8 l
Restförderhöhe (bei 2000 l/h):
60,8 kPa
Ausstattung
Absperrventile:
Kugelhähne mit Griff
Sensoren:
2x Pt1000
Sicherheitsventil:
3 bar
Pumpe Bezeichnung:
Grundfos UPM4L 25-75
Abmessungen
Höhe:
711 mm
Breite:
410 mm
Nennweite:
DN 25 (1")
Einbaulänge:
660 mm
Einbautiefe:
213 mm
Achsabstand:
180 mm
Vorlauf / Rücklauf Verbraucher:
1½" IG
Vorlauf / Rücklauf Wärmepumpe:
1½" IG
Werkstoffe
Armaturen:
Messing,Kupfer
Dichtungen:
EPDM / Novapress Universal
Abdeckhaube:
Stahl, verzinkt
Elektrische Daten (Heizung/Stellmotore)
Schutzklasse:
I
Schutzart:
IP 20
Drehmoment Stellmotor:
5 Nm, 2-Punkt-Ansteuerung
Heizpatrone - Ansteuerung:
externe Regelung erforderlich,3x Relais (230 VAC, 50 Hz,< 5 VA)
Heizpatrone - Elektrischer Anschluss:
400 V / 3N / 50 Hz
Heizpatrone - Leitungsquerschnitt:
2,5 - 6 mm²
Heizpatrone - Nennleistung Stufe 1:
P 1 = 3000 W
Heizpatrone - Nennleistung Stufe 2:
P 2 = 3000 W
Heizpatrone - Nennleistung Stufe 3:
P 3 = 3000 W
Pumpe - Eigenschaft:
PWM-Schnittstelle mit Rücksignal zur Volumenstromermittlung
Pumpe - Elektrischer Anschluss:
230 VAC/50 Hz, 0,66 A
STB - Abschalttemperatur:
95 °C +/- 3K
STB - Spannung:
400 V
Stellmotor - Daten:
13 s/90°, 60 % EDmax
Stellmotor - Elektrischer Anschluss:
230 V, 50 Hz, <5 VA
Stellmotor - Schutzart:
IP 42
Stellmotor - Schutzklasse:
II
Wärmepumpen liefern bei unterschiedlichen Temperaturbedingungen ausreichend Energie, um einen hohen Heiz- sowie Warmwasserkomfort zu bieten. Sollte es
doch einmal eng werden, springt der PAW BoostBloC® ein und liefert zusätzlich über einen Durchlauferhitzer thermische Energie.
Das Nachheizmodul ist eine vormontierte Armaturengruppe für Wärmepumpenanwendungen. Alle elektronischen Bauteile wie Durchlauferhitzer oder Pumpe
können durch Kugelhähne abgesperrt werden. Sie können so einfach gewartet werden, ohne dass Wasser im Heizungs- oder Beladekreis abgelassen werden muss.
Der PAW BoostBloC® wird direkt an die Wand montiert und dient zum Nachheizen eines Speichers. Das System kann durch weitere Komponenten wie ein Frischwassermodul
oder Heizkreisverteiler erweitert werden.
Die Station benötigt einen zusätzlichen Regler und wird im Normalfall von dem Wärmepumpenregler angesteuert. Sie wird über den mitgelieferten Kleinverteiler an
dem externen Regler angeschlossen. Über eine Nachheizanforderung (230 V) des Reglers wird das im Kleinverteiler integrierte Leistungsschütz angesteuert. In der
Ausführung mit Schütz erfolgt keine Leistungsregelung, es wird nur die eine voreingestellte Leistung (8,8 kW) des Rohrheizkörpers geschaltet.
Je nach Regler und Anschlussvariante kann die Pumpe gleichzeitig mit der Wärmeerzeugung oder separat geschaltet werden.
Zur unabhängigen Ventilsteuerung der integrierten Vorlaufeinschichtung ist sowohl eine Dauerphase als auch ein weiterer Schaltkontakt erforderlich.
doch einmal eng werden, springt der PAW BoostBloC® ein und liefert zusätzlich über einen Durchlauferhitzer thermische Energie.
Das Nachheizmodul ist eine vormontierte Armaturengruppe für Wärmepumpenanwendungen. Alle elektronischen Bauteile wie Durchlauferhitzer oder Pumpe
können durch Kugelhähne abgesperrt werden. Sie können so einfach gewartet werden, ohne dass Wasser im Heizungs- oder Beladekreis abgelassen werden muss.
Der PAW BoostBloC® wird direkt an die Wand montiert und dient zum Nachheizen eines Speichers. Das System kann durch weitere Komponenten wie ein Frischwassermodul
oder Heizkreisverteiler erweitert werden.
Die Station benötigt einen zusätzlichen Regler und wird im Normalfall von dem Wärmepumpenregler angesteuert. Sie wird über den mitgelieferten Kleinverteiler an
dem externen Regler angeschlossen. Über eine Nachheizanforderung (230 V) des Reglers wird das im Kleinverteiler integrierte Leistungsschütz angesteuert. In der
Ausführung mit Schütz erfolgt keine Leistungsregelung, es wird nur die eine voreingestellte Leistung (8,8 kW) des Rohrheizkörpers geschaltet.
Je nach Regler und Anschlussvariante kann die Pumpe gleichzeitig mit der Wärmeerzeugung oder separat geschaltet werden.
Zur unabhängigen Ventilsteuerung der integrierten Vorlaufeinschichtung ist sowohl eine Dauerphase als auch ein weiterer Schaltkontakt erforderlich.
Derzeit sind keine Montage- und Bedienungsanleitung/en zum Download verfügbar.
Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: - Einschlägige regionale und überregionale Vorschriften - Unfallverhütungsvorschriften der Berufsgenossenschaft - Anweisungen und Sicherheitshinweise dieser Anleitung
