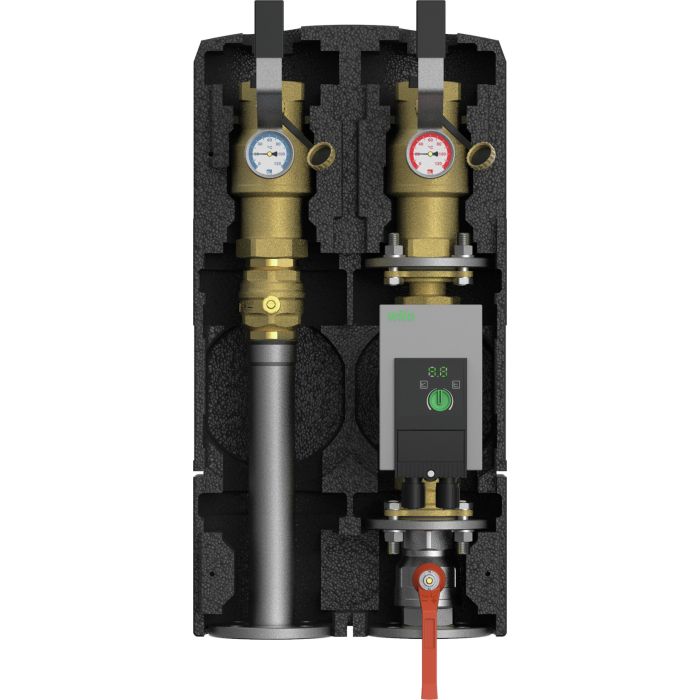

HeatBloC® K31 DN 40 (1½")

direkt / ungemischt
Anwendungsbereich: für Boilerladung, für gleitenden Heizbetrieb
Empfohlener Einsatzbereich: bis 150 kW; 20 K bis 6500 l/h

Manufacturer:

PAW GmbH & Co. KG
Böcklerstr. 11 31789 Hameln
Germany
info@paw.eu

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Technical data

Operating data

Max. operating temperature: 95 °C

Dial thermometer: 0 - 120 °C

Output: 150 kW

Max. operating pressure: 6 bar

Temperature difference: 20 K

Kvs value: 28.3

Flow rate: 6500 l/h

Equipment

Check valves: 1x 250 mmWS

Dial thermometer: 0 - 120 °C

Shut-off valves: Kugelhähne mit Griff

Opening pressure check valve: 250 mmWS

Number of check valves: 1

Dimensions

Height: 610 mm

Width: 320 mm

Nominal diameter: DN 40 (1½")

Installation length: 560 mm

Connection generator: Flansch DN 40/PN 6

Connection consumer: 1½" IG

Centre distance: 160 mm

Materials

Valves and fittings: Messing

Gaskets: EPDM

Insulation: EPP

Description

Flanschanschluss DN 40 / PN 6 als Losflansch und 1½" Innengewinde
inkl. Dichtungen und Schrauben, für die Montage auf PAW-Modulverteilern.
Mit PAW-Montagezubehör ist die Einzelmontage mit Wandkonsole möglich.

HeatBloCs mit Pumpen DN 32 werden inklusive Reduzierflansche (Art.Nr. 41610) geliefert.

Handhebel am Kugelhahn
leichte Bedienung von vorn, auch bei geschlossener Isolierung, Schließstellung eindeutig

EnEV-konforme Funktionsisolierung
aus dauerelastischem EPP, vollständige Isolation der Armaturen, Lüftungskanal zur Kühlung der Pumpe

Freie Zugänglichkeit zum Pumpenkopf
durch einfaches Abziehen der Abdeckung

Schwerkraftbremse im Rücklaufrohr
aufstellbar, 200 mmWS, federbelastet, somit auch für liegende oder Überkopfmontage geeignet

Vorlauf rechts = Standard
Vor- und Rücklaufstrang können einfach vor Ort getauscht werden

Ganzmetall-Thermometer
abziehbar, mit Tauchhülse im Kugelhahn integriert

PAW-Heizungsumwälzpumpen mit Hocheffizienztechnik (ECM-Technologie)
mit 2 m Kabel vorkonfektioniert, komplett vormontiert, in die Isolierung integriert, druckgeprüft, mit Seriennummer, perfekt abgestimmtes System, Auslegungsdiagramm, EuP/ErP READY

Pumpe voll absperrbar
keine Entleerung bei Servicearbeiten

Downloads

Product information

Sicherheitshinweise
Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann].
Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden:
- Einschlägige regionale und überregionale Vorschriften
- Unfallverhütungsvorschriften der Berufsgenossenschaft
- Anweisungen und Sicherheitshinweise dieser Anleitung

VORSICHT
Personen- und Sachschaden!
Das Produkt ist nur geeignet für den Einsatz in Heizungskreisen mit Heizungswasser gemäß VDI 2035 / Ö-Norm H 5195-1.
Das Produkt darf nicht in Trinkwasseranwendungen eingesetzt werden.

HINWEIS
Sachschaden durch Mineralöle!
Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dichteigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantieersatz.
- Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt.
- Verwenden Sie ein mineralölfreies Schmiermittel auf Silikon- oder Polyalkylenbasis, wie z. B. Unisilikon L250L und Syntheso Glep 1 der Firma Klüber oder Silikonspray.
