HeatBloC®

Heating

technology

Messingverteiler DN 25 (1"), 2-/ 3-fach

SKU
4334xx
Prices are only visible for registered users.

Our offer is exclusively aimed at corporate clients.

Manufacturer:
PAW GmbH & Co. KG
Böcklerstr. 11 31789 Hameln
Germany
info@paw.eu
Operating data
Max. operating temperature: 95 °C
Output: 80 kW
Max. operating pressure: 6 bar
Temperature difference: 20 K
Dimensions
Width: 490 mm
Nominal diameter: DN 25 (1")
Installation height: 104 mm
Connection generator: 1½" IG flachdichtend / 1" IG
Connection consumer: 1" Flansch für Mutter 1½", flachdichtend
Centre distance: 125 mm
Height insulation: 85 mm
Materials
Valves and fittings: Messing
Gaskets: EPDM / NBR
Insulation: EPP

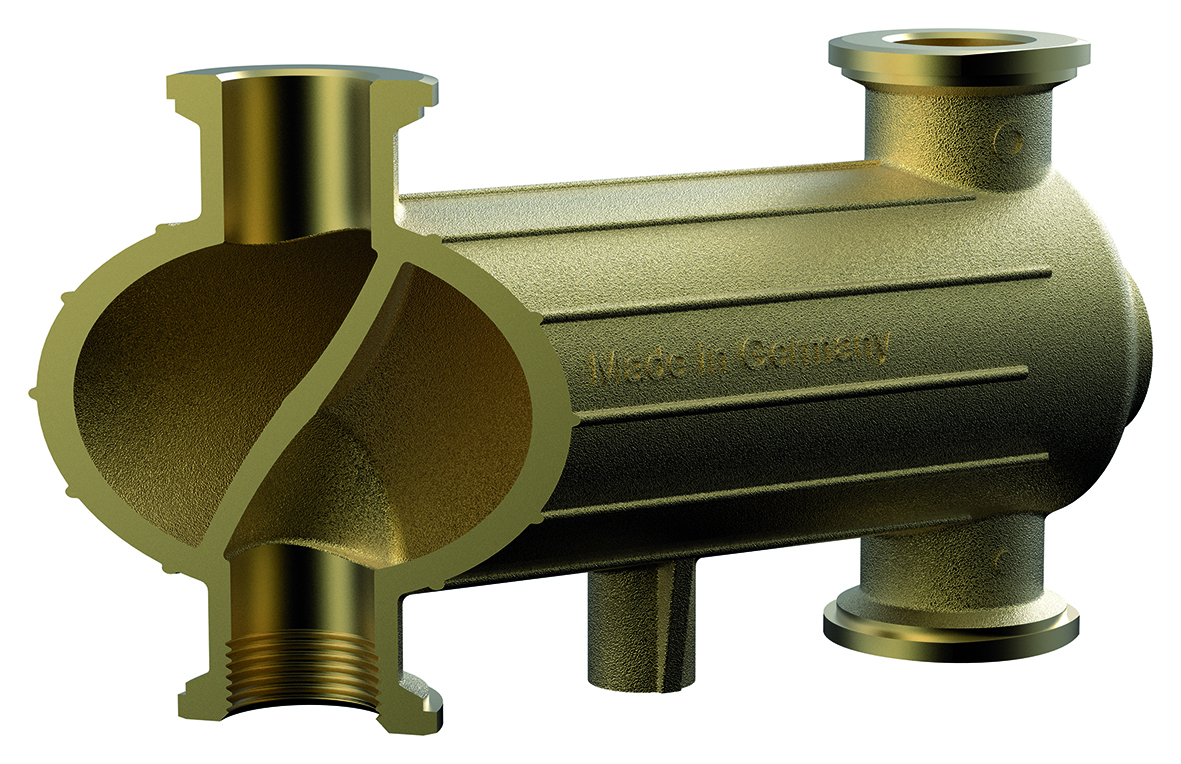

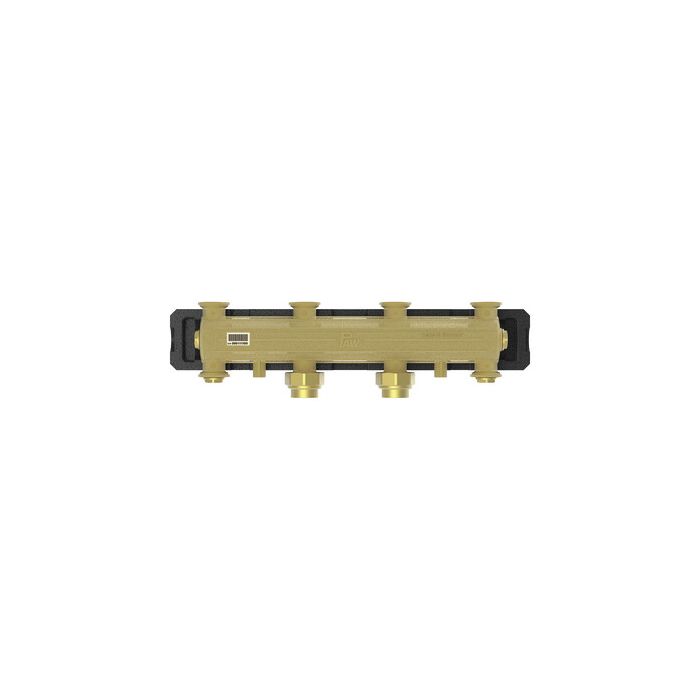

Der Verteiler V23 - DN 25 ist ein vollständig isolierter Heizungsverteiler aus Messing. Je nach Ausführung sind zwei oder drei HeatBloC®s anschließbar. Die HeatBloC®s DN 25 können ohne weiteres Zubehör auf bzw. unter den Verteilern V23 - DN 25 montiert werden.

Sicherheitshinweise
Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann].
Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden:
- Einschlägige regionale und überregionale Vorschriften
- Unfallverhütungsvorschriften der Berufsgenossenschaft
- Anweisungen und Sicherheitshinweise dieser Anleitung

VORSICHT
Personen- und Sachschaden!
Das Produkt ist nur geeignet für den Einsatz in Heizungskreisen mit Heizungswasser gemäß VDI 2035 / Ö-Norm H 5195-1.
Das Produkt darf nicht in Trinkwasseranwendungen eingesetzt werden.

HINWEIS
Sachschaden durch Mineralöle!
Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dichteigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantieersatz.
- Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt.
- Verwenden Sie ein mineralölfreies Schmiermittel auf Silikon- oder Polyalkylenbasis, wie z. B. Unisilikon L250L und Syntheso Glep 1 der Firma Klüber oder Silikonspray.
