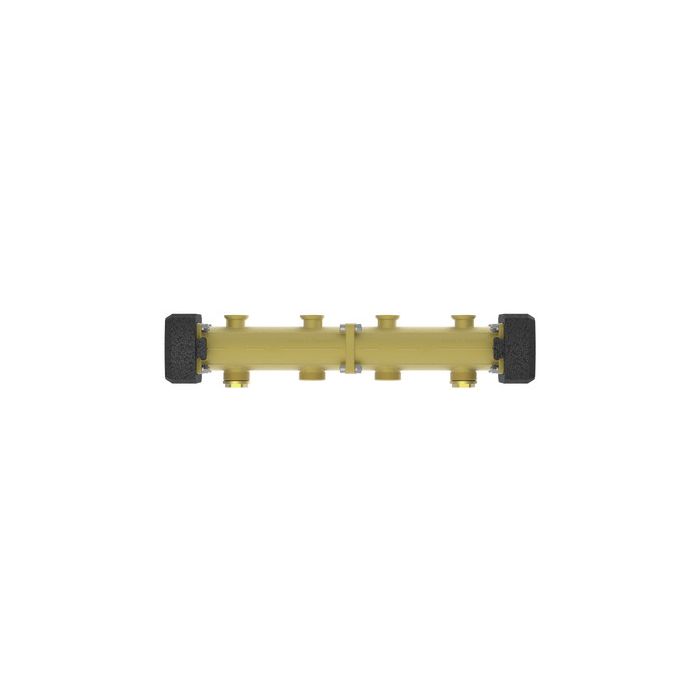

Modulverteiler DN 20 (¾")

modular aufgebaut
für Leistungen bis 50 kW (je Kesselanschluss), bei Spreizung 20 K

Manufacturer:

PAW GmbH & Co. KG
Böcklerstr. 11 31789 Hameln
Germany
info@paw.eu

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Technical data

Operating data

Max. operating temperature: 95 °C

Output: 50 kW

Max. operating pressure: 6 bar

Temperature difference: 20 K

Kvs value modular distribution manifold: 2-fach: 7,3-fach: 8,4-fach: 8,5-fach: 8,6-fach: 8

Dimensions

Nominal diameter: DN 20 (¾")

Installation height: 80 mm

Connection generator: ¾" IG × 1" AG, flachdichtend (unten), 2 × für Kesselanschluss, übrige mit Stopfen verschlossen

Connection consumer: ¾" PAW-Flansch für 1" Mutter (oben)

Lateral connection: ¾" IG, mit Stopfen verschlossen, für Sicherheitsgruppe und MAG

Centre distance: 90 mm

Height insulation: 85 mm

Materials

Valves and fittings: Messing

Gaskets: EPDM / Novapress Universal

Insulation: EPP

Description

komplett aus Messing
komplett vormontiert
Vor- und Rücklaufkammer zu 95% thermisch getrennt
Lieferung der Verteiler mit Isolierungskappen, die Isolierung für die Verteiler ist in der Isolierung der HeatBloC®s integriert
extrem widerstandsarm, freier Durchgang d = 25 mm
bis zu 6 Gruppen, vormontiert, erweiterbar
Mehrfachanschluss Kessel möglich, für größere Leistungen

Downloads

Product information

Sicherheitshinweise
Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann].
Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden:
- Einschlägige regionale und überregionale Vorschriften
- Unfallverhütungsvorschriften der Berufsgenossenschaft
- Anweisungen und Sicherheitshinweise dieser Anleitung

VORSICHT
Personen- und Sachschaden!
Das Produkt ist nur geeignet für den Einsatz in Heizungskreisen mit Heizungswasser gemäß VDI 2035 / Ö-Norm H 5195-1.
Das Produkt darf nicht in Trinkwasseranwendungen eingesetzt werden.

HINWEIS
Sachschaden durch Mineralöle!
Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dichteigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantieersatz.
- Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt.
- Verwenden Sie ein mineralölfreies Schmiermittel auf Silikon- oder Polyalkylenbasis, wie z. B. Unisilikon L250L und Syntheso Glep 1 der Firma Klüber oder Silikonspray.
