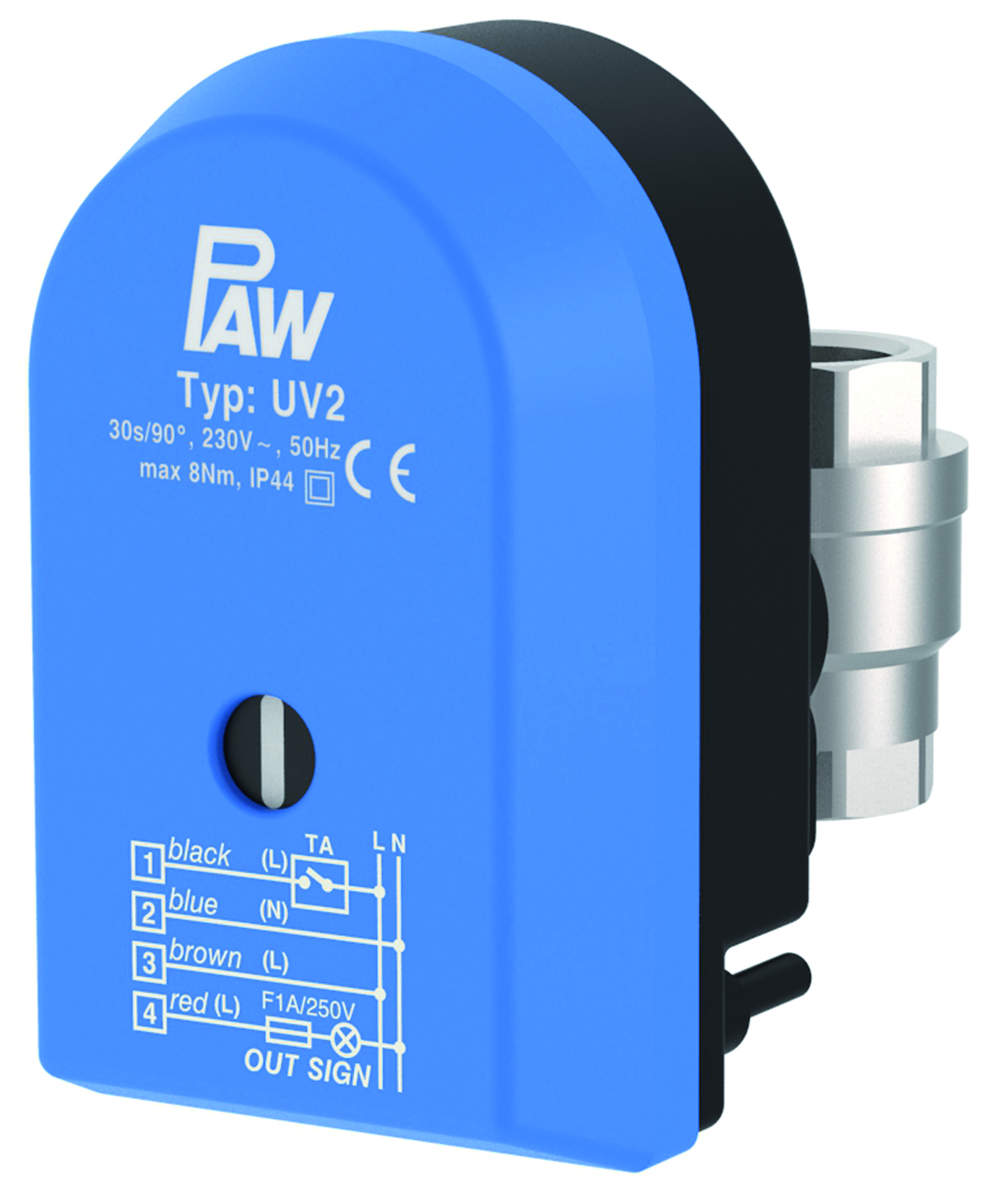

2-Wege-Zonenventil

Im Solar- und im Heizungsbereich einsetzbar als Zonenventil, d. h., dass einzelne Bereiche einer Anlage zu- oder abgeschaltet werden können.

Der Stellantrieb ist mit einem Relais zur Ansteuerung mit einem 2-Punkt-Steuersignal ausgestattet, im Bedarfsfall kann er auch von Hand bedient werden.

Das 2-Wege Zonenventil kann in beide Richtungen durchströmt werden.

Manufacturer:

PAW GmbH & Co. KG
Böcklerstr. 11 31789 Hameln
Germany
info@paw.eu

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Technical data

Operating data

Max. operating temperature: 120 °C

Min. operating temperature: 0 °C

Dimensions

Height: 116 mm

Width: 72 mm

Depth: 125 mm

Electrical data (heating/actuators)

Setting time 90°: 30 s

Position indication: offen/ geschlossen

Rotation angle: 90°

Manual operation: ja

Protection class: II

Electrical connection: 230 V - 50 Hz

Torque actuator: 6 Nm

Description

Downloads

Product information

Sicherheitshinweise
- Die Montage darf nur vom Fachmann ausgeführt werden!
- Bei Versagen oder Ausfall von irgend einem Teil des Kugelhahns soll der komplette Kugelhahn ersetzt werden. Jede Veränderung von Kugelhahnteilen bedeutet dass der Kugelhahn nicht mehr diesem Dokument entspricht.
- Einbauort muss gegen Frost geschützt sein, das Gerät muss vor Chemikalien, Farben, Reinigungsmitteln, Lösungsmitteln und ihren Dämpfen und vor anderen Umwelteinflüssen (Vibrationen) geschützt sein.
- Bei der Montage sind gesetzliche und behördliche Vorschriften einzuhalten.
- Diese Gebrauchsanweisungen sollen bei dem Einbau des Kugelhahns und Stellantriebs unbedingt berücksichtigt werden.
- Bei Montage des Kugelhahns in Warmwasserheizanlagen sind die Bestimmungen gemäß VDI 2035 bezüglich Wasserqualität einzuhalten.
