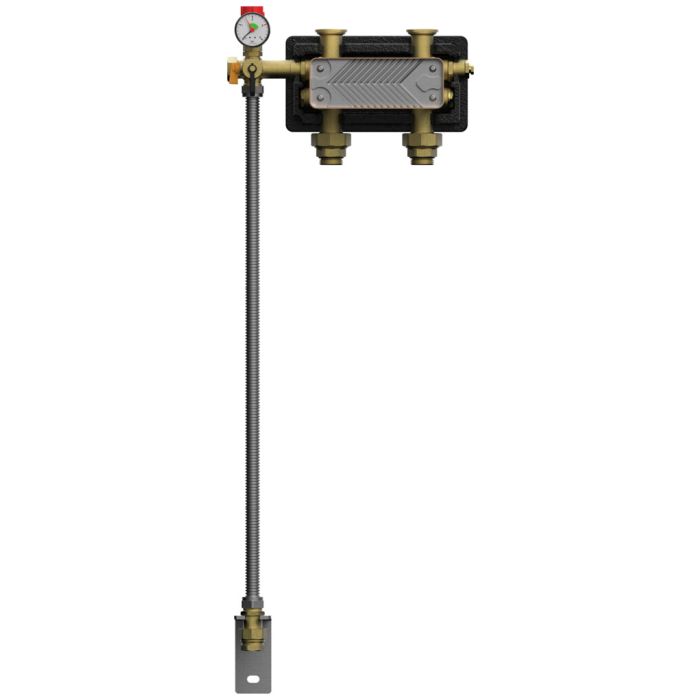

Systemtrennung DN 25 (1") für HeatBloC®s
Anwendungsbereich:
Flächenheizungen mit diffusionsoffenen Kunststoffrohren
Schutz neuer Kessel in alten Heizungsanlagen
Empfohlener Einsatzbereich:
Min. Restförderhöhe: 1,5 m
Temperaturspreizung primär: 60-50 °C
Temperaturspreizung sekundär: 35-45 °C
Leistungsbereich:
in Abhängigkeit von der Pumpe des eingesetzten Heizkreises und der Anzahl von Platten im Wärmetauscher
16 Platten: bis 20 kW, 10 K bis 1720 l/h
30 Platten: bis 23 kW, 10 K bis 2010 l/h
40 Platten: bis 25 kW, 10 K bis 2150 l/h
Anwendungsbereich:
Flächenheizungen mit diffusionsoffenen Kunststoffrohren
Schutz neuer Kessel in alten Heizungsanlagen
Empfohlener Einsatzbereich:
Min. Restförderhöhe: 1,5 m
Temperaturspreizung primär: 60-50 °C
Temperaturspreizung sekundär: 35-45 °C
Leistungsbereich
in Abhängigkeit von der Pumpe des eingesetzten Heizkreises und der Anzahl von Platten im Wärmetauscher
16 Platten: bis 20 kW, 10 K bis 1720 l/h
30 Platten: bis 23 kW, 10 K bis 2010 l/h
40 Platten: bis 25 kW, 10 K bis 2150 l/h
Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss Folgendes beachtet werden: - Einschlägige regionale und überregionale Vorschriften - Unfallverhütungsvorschriften der Berufsgenossenschaft - Anweisungen und Sicherheitshinweise dieser Anleitung
WARNUNG Verbrühungsgefahr durch Dampfaustritt! Bei Sicherheitsventilen besteht Verbrühungsgefahr durch Dampfaustritt. Prüfen Sie bei der Installation die örtlichen Gegebenheiten, ob eine Abblaseleitung an die Sicherheitsgruppe angeschlossen werden muss. - Beachten Sie hierzu die Anleitung zum Sicherheitsventil. - Die vom Anlagenplaner berechneten Drücke für das Ausdehnungsgefäß und den Betriebsdruck der Anlage müssen eingestellt werden.
VORSICHT Personen- und Sachschaden! Das Produkt ist nur geeignet für den Einsatz in Heizungskreisen mit Heizungswasser gemäß VDI 2035 / Ö-Norm H 5195-1. Das Produkt darf nicht in Trinkwasseranwendungen eingesetzt werden.
HINWEIS Sachschaden durch Mineralöle! Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dichteigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantieersatz. - Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt. - Verwenden Sie ein mineralölfreies Schmiermittel auf Silikon- oder Polyalkylenbasis, wie z. B. Unisilikon L250L und Syntheso Glep 1 der Firma Klüber oder Silikonspray.
